Kanaltechnik

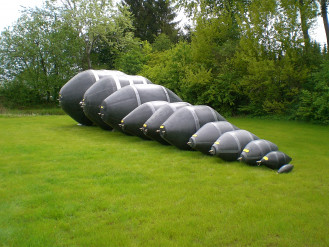

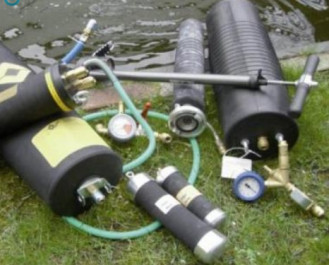

LAMPE Kanaldichtkissen -die besseren Absperrblasen-

Für Rohrabsperrungen oder als Bypassgerät für Dichtheitsprüfungen nach EN 1610

LAMPE Kanaldichtkissen -die besseren Absperrblasen-

Für Rohrabsperrungen oder als Bypassgerät für Dichtheitsprüfungen nach EN 1610

LAMPE Kanaldichtkissen -die besseren Absperrblasen-

Für Rohrabsperrungen oder als Bypassgerät für Dichtheitsprüfungen nach EN 1610

LAMPE Kanaldichtkissen -die besseren Absperrblasen-

Für Rohrabsperrungen oder als Bypassgerät für Dichtheitsprüfungen nach EN 1610

LAMPE Kanaldichtkissen -die besseren Absperrblasen-

Für Rohrabsperrungen oder als Bypassgerät für Dichtheitsprüfungen nach EN 1610

LAMPE Kanaldichtkissen -die besseren Absperrblasen-

Für Rohrabsperrungen oder als Bypassgerät für Dichtheitsprüfungen nach EN 1610

LAMPE Kanaldichtkissen -die besseren Absperrblasen-

Für Rohrabsperrungen oder als Bypassgerät für Dichtheitsprüfungen nach EN 1610

LAMPE Kanaldichtkissen -die besseren Absperrblasen-

Für Rohrabsperrungen oder als Bypassgerät für Dichtheitsprüfungen nach EN 1610

Schacht Verbau Verbausysteme SBH Baugrubenverbau Verbau Baugrube cofferdam installation

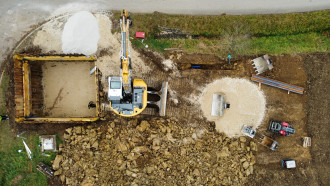

Wir bieten nach Ihren Bedürfnissen Baugruben mittels Verbausystemen bis ca. 10 m Tiefe an .

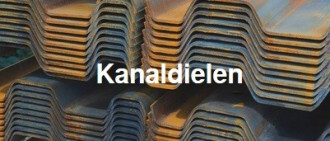

Kanaldielen mieten Kanal Spundwand Stabau Spundwände

Kanaldielen KD 6/8  Vermietung ab Länge: 4 m

Datenblatt : siehe PDF

Krings -  Rohrzug  ( früher bezeichnet auch als Seilzugmaschine )

Um Rohre beschädigungsfrei, zeitsparend und sicher zusammenzuziehen ist der Einsatz hydraulischer Rohrzugmaschinen sinnvoll. Beschädigungen an den Rohrenden werden vermieden, da mit geregelten Kräften gearbeitet wird. Das Zusammenziehen von Schacht zu Schacht ist bis maximal 60 Meter möglich.

Zugkraft [t]                      10

Rohrgewicht [t]                max. 14

Zuglänge                        endlos

Arbeitsweg (Hub) [mm]   500

Rohrduchmesser* [mm]  800 – 2.400

*andere Durchmesser auf Anfrage

- der Rohrzug wird jeweils mit einer Fernbedienung geliefert, die Bedienung muss gemäß TBG außerhalb des Rohrgaben erfolgen.
- der Rohrzug arbeitet über eine eingebaute Batterie.

Wir sind einer der großen TOP Verbauvermieter für alle Bundesländer !

Sie stellen uns eine Mietanfrage und erhalten inkl. Transport, bei Bedarf mit Einweisung, unser Mietangebot.

Kanalverbau mieten Standardbox-Element ohne Spindel TWF 3500 x 2400 mm (Aufbauelement), Verbox Elemente

Grabenbreite 4,49, Erddruck 165 kN/m², Spezialtiefbau Ausrüstung

Kanal Verbau mieten Standardbox-Element ohne Spindel mieten TWF 3500 x 2400 mm, Verbaubox

Grabenbreite 4,49 m, Erddruck 165 kN/m²

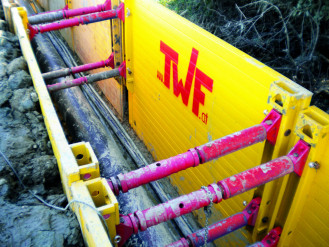

Leichtverbau-Element inkl. Streben TWF 3000 x 1000 mm (Aufbauelement),

Grabenbreite 2,23 m, Erddruck 107 kN/m²

Leichtverbau-Element inkl. Streben mieten TWF 3000 x 2000 mm,

Grabenbreite 2,23 m, Erddruck 107 kN/m²

Leichtverbau-Element inkl. Streben mieten TWF 3000 x 1600 mm,

Grabenbreite 2,23 m, Erddruck 107 kN/m²

Krings -  Rohrzug  ( früher bezeichnet auch als Seilzugmaschine )

Um Rohre beschädigungsfrei, zeitsparend und sicher zusammenzuziehen ist der Einsatz hydraulischer Rohrzugmaschinen sinnvoll. Beschädigungen an den Rohrenden werden vermieden, da mit geregelten Kräften gearbeitet wird. Das Zusammenziehen von Schacht zu Schacht ist bis maximal 60 Meter möglich.

Zugkraft [t]                      10

Rohrgewicht [t]                max. 14

Zuglänge                        endlos

Arbeitsweg (Hub) [mm]   500

Rohrduchmesser* [mm]  800 – 2.400

*andere Durchmesser auf Anfrage

- der Rohrzug wird jeweils mit einer Fernbedienung geliefert, die Bedienung muss gemäß TBG außerhalb des Rohrgaben erfolgen.
- der Rohrzug arbeitet über eine eingebaute Batterie.

Wir sind einer der großen TOP Verbauvermieter für alle Bundesländer !

Sie stellen uns eine Mietanfrage und erhalten inkl. Transport, bei Bedarf mit Einweisung, unser Mietangebot.

Verbau System SBH Einfachgleitschienen System für Tiefen bis ca. 4 m, Grabenverbau, Verbaubox

Der Gleitschienen Verbau eignet sich für mittlere bis große Kanalbaumaßnahmen, die hohe Rohrdurchlasshöhen erfordern bzw. in setzungsgefährdeter Umgebung realisiert werden müssen. Schneller Bauvortschritt und große Felxibilität. Schächte lassen sich mittels Eckträger und Verbauplatten rundum verschließen, auch in gößeren Dimensionen bis über 20 m Länge und 12 m Breite, auch völlig strebenfrei.

Sie stellen uns eine Mietanfrage und erhalten inkl. Transport, bei Bedarf mit Einweisung, unser Mietangebot.

Beispiel Anfangsfeld bestehend aus:

Beispiel Folgefeld(er) bestehend aus:

2 Grundplatten 2,4 m Höhe +  eventuelle Aufsatzplatten 1,4 m Höhe, 2 St. Gleitschienen, 2 St. Rollenschlitten, 1 St, Zwischenstück

Leichtbox SBH Element 300er Serie oder KS 60

Die 300er Leichtbox kombiniert die leichte Plattenkonstruktion mit einer gelenkig gelagerten Spindel. Mit der gelenkigen Spindel ist der Einbau im Absenkverfahren und auch bei nicht standfesten Böden möglich.Die robuste Konstruktion ermöglicht gegenüber der 100er Serie höhere Rohrdurchlässe.

Grundplatten

Abmessungen (LxH)

Gewicht

[m]

[kg]

2,0 x 2,4

385

2,5 x 2,4

443

3,0 x 2,4

655

3,5 x 2,4

742

abweichende Größen auf Anfrage

Aufsatzplatten

Abmessungen (LxH) [m]  Gewicht [kg]

2,0 x 1,4                           117

2,5 x 1,4                           167

3,0 x 1,4                           137

3,5 x 1,4                           195

Spindel Typ         Arbeitsbreite [mm] Grabenbreite [mm] Gewicht [kg]

Anzahl ZWR

Arbeitsbreite

Grabenbreite

Gewicht

a 500 mm

[mm]

[mm]

[kg]

1

1.480 – 1.760

1.610 – 1.890

84,8

2

1.980 – 2.260

2.110 – 2.390

104,6

3

2.480 – 2.760

2.610 – 2.890

124,4

4

2.980 – 3.260

3.110 – 3.390

144,2

5

3.480 – 3.760

3.610 – 3.890

164

6

3.980 – 4.260

4.110 – 4.390

183,8

Der angezeigte Mietpreis ist ein Bsp. -- >  enspricht einer Verbaugrundbox, Box 3500x2400x60 mit Spindeln, ohne Zwischenrohre.

Wir sind einer der großen TOP Verbauvermieter für alle Bundesländer !

Sie stellen uns eine Mietanfrage und erhalten inkl. Transport, bei Bedarf mit Einweisung, unser Mietangebot.

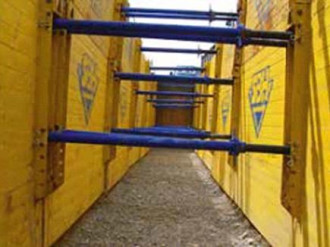

System SBH 100er Serie , Verbautiefen bis 3 m ,

Die Leichtverbau Serie 100 ist geeignet für den kleinen bis mittleren Kanalverbau sowie den Einsatz leichter Baumaschinen. Der Einbau erfolgt im Einstellverfahren.

Grundplatten

Abmessungen (LxH)

[m]

Gewicht

[kg]

2,0 x 1,6

224

2,0 x 2,0

294

2,5 x 1,6

288

2,5 x 2,0

346

3,0 x 1,6

332

3,0 x 2,0

398

Aufsatzplatten

Abmessungen (LxH)

[m]

Gewicht

[kg]

2,0 x 0,6

117

2,0 x 1,0

167

2,5 x 0,6

137

2,5 x 1,0

195

3,0 x 0,6

158

3,0 x 1,0

223

Werden größere Grabentiefen für Versorgungsleitungen, Hausanschlüsse oder im Kabelbau benötigt, ist das Verbausystem auch aufstockbar.

Hier die Auswahl der entsprechenden Streben :

Streben Typ

Arbeitsbreite

Grabenbreite

Gewicht

[mm]

[mm]

[kg]

Typ A

530 – 730

655 – 855

14,2

Typ B

710 – 1.070

840 – 1.200

16,9

Typ C

1.050 – 1.650

1.180 – 1.780

20,9

Typ D

1.500 – 2.100

1.630 – 2.230

23,6

Typ E

1.880 – 2.480

2.010 – 2.610

25,8

Typ F

2.480 – 3.080

2.610 – 3.210

29,3

Der angezeigte Mietpreis ist ein Bsp. -- >  enspricht einer Verbaugrundbox  Box 3000x2000 ( Streben Typ A-D) .

Wir sind einer der großen TOP Verbauvermieter für alle Bundesländer !

Sie stellen uns eine Mietanfrage und erhalten inkl. Transport, bei Bedarf mit Einweisung, unser Mietangebot.

Sie bekommen ihren Verbau gar nicht mehr oder nicht schnell genug problemlos gezogen ?

Der SBH Hydralifter ist das sichere Arbeitsgerät zum einfachen und leichten Rückbau selbst großer Verbauplatten und Schienen. Auch fest im Boden verklemmte Platten und Schienen sind kein Problem. Die integrierten Hydraulikzylinder mit einer Zugkraftverstärkung von bis zu 100 Tonnen machen den Rückbau auch mit kleinen Baggern schnell, sicher und materialschonend.

Eigengewicht [kg]

1.400

Hublast [kg]

100.000

Hubhöhe [mm]

1.400

Gesamthöhe [mm]

3.300

Arbeitsdruckhydraulik [bar]

max. 310

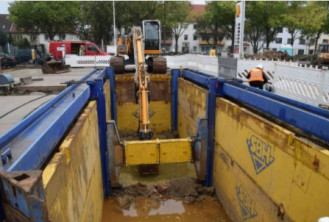

System SBH Doppelgleitschienen Verbau für Tiefen bis zu 7,60 m

Der SBH Doppelgleitschienen Verbau eignet sich für mittlere bis große Kanalbaumaßnahmen, die hohe Rohrdurchlasshöhen erfordern bzw. in setzungsgefährdeter Umgebung realisiert werden müssen. Das Einbringen einer Bodenabstützung ermöglicht größere Rohrdurchlässe und für Baugruben mittels Stabau-Spannvorrichtung sind sogar strebenfreie Baugruben machbar von über 20 m Länge und bis 12 m Breite. Schächte lassen sich mittels Eckträger und Verbauplatten rundum verschließen.

Sie stellen uns eine Mietanfrage und erhalten inkl. Transport, bei Bedarf mit Einweisung, unser Mietangebot.

Rollenschlitten (kleinste Arbeitsbreite 1.000 mm) Zwischenstücke ab 250 mm. Im Raster 250 mm, bis 3.000 mm, frei kombinierbar auf jeweils gewünschte Breite.

Beispiel Anfangsfeld bis 5 m ( 6,50 m Tiefe)  bestehend aus:

4 St.Grundplatten 2,4 m Höhe + ( eventuelle Aufsatzplatten 1,4 m Höhe),  4 St. Gleitschienen, 4 St. Rollenschlitten,2 St. Zwischenstück (kombinierbar)

Beispiel Folgefeld(er) bestehend aus:

2 St. Grundplatten 2,4 m Höhe + ( eventuelle Aufsatzplatten 1,4 m Höhe),  2 St. Gleitschienen, 2 St. Rollenschlitten,1 St. Zwischenstück (kombinierbar)

Alle Verbau- und Plattenkombinationen, auch in Verbindung mit Dielenkammern ( kreuzende Leitungen) sind möglich.

Wir sind einer der großen TOP Verbauvermieter für alle Bundesländer !

Aluminium Verbau System SBH 250er Serie, Alu Leichtverbau

Der besonders robuste SBH Alu-Verbau ist vielseitig als Saumbohle, Verbaubox oder Schacht einsetzbar. Die SBH Serie 250 kann problemlos bis zu einer Tiefe von 2,40 m verbaut werden.

Beispiel/ Preisangabe  Alu Verbau Box 3,0 x 1,2 m  bestehend aus:

Gewicht[kg] 266

4 Platten 3,0 x 0,6

4 Streben

4 Träger 1,30 m



Der angezeigte Mietpreis ist ein Bsp. -- >  enspricht einer Alu-Box 3000x1200 mit 4 Streben.

Wir sind einer der großen TOP Verbauvermieter für alle Bundesländer !

Sie stellen uns eine Mietanfrage und erhalten inkl. Transport, bei Bedarf mit Einweisung, unser Mietangebot.

System SBH Dielenkammer für KD 6/8  - 400er Serie (als Box oder für Gleitschieneneinsatz) Kanalverbau

Bei querenden Leitungen ist der Einsatz von Dielenkammer Verbau optimal. Dieses System kombiniert Verbauplatten mit Kanaldielen. Das Dielenkammerelement fungiert dabei als Führungsrahmen für die Kanaldielen und stellt gleichzeitig die obere Gurtungslage dar. Einsetzbar als Verbaubox oder in Kombination mit einem Gleitschienensystem.


Kammerlängen in 3 m , 4m , 5 m, 6 m

Der angezeigte Mietpreis ist ein Bsp. -- >  enspricht einer Dielenkammer 4000x1000  mit Spindeln, ohne Zwischenrohre, ohne Kanaldielen.

Wir sind einer der großen TOP Verbauvermieter für alle Bundesländer !

Sie stellen uns eine Mietanfrage und erhalten inkl. Transport, bei Bedarf mit Einweisung, unser Mietangebot.

Standardbox SBH Element 600er Serie , Krings KS 100

Der Einsatz der 600er Serie garantiert optimale Sicherheit im Tiefbau, denn ihre zulässigen Belastungswerte sind sehr hoch und liegen meist weit über den zu erwartenden Baustellen- gegebenheiten. Aufgrund ihrer Stabilität wird diese Box bevorzugt im Kanalbau bei Tiefenlagen bis zu 4 m verbaut.

 Länge der Verbauboxen ab 2 m, 2,5 m, 3 m, 3,5 m , 4 m

Der angezeigte Mietpreis ist ein Bsp. -- >  enspricht einer Verbaugrundbox, Box 3500x2400x100 mit Spindeln, ohne Zwischenrohre.

Wir sind einer der großen TOP Verbauvermieter für alle Bundesländer !

Sie stellen uns eine Mietanfrage und erhalten inkl. Transport, bei Bedarf mit Einweisung, unser Mietangebot.

Wir bieten nach Ihren Bedürfnissen Baugruben mittels Verbausystemen bis ca. 10 m Tiefe an .

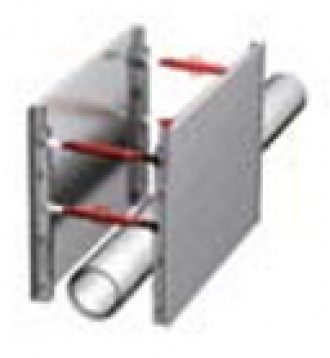

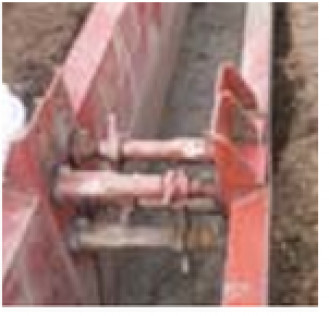

Aluminium Verbau  System Ischebeck

Der Alu-Verbau eignet sich insbesondere für kleine Leitungs- und Rohrverlegearbeiten unter Einsatz leichter Baumaschinen. Durch umfangreiches Zubehör lassen sich verschiedenste Varianten  Schächte montieren.

Beispiel Alu Verbau Box 3,0 x 1,5 bestehend aus :

Gewicht[kg] 301

6 Platten 3,0 x 0,5

4 Streben Gi-A

4 Kupplungen 1,35 m

Verbautiefen möglich bis 3,00 m

Der angezeigte Mietpreis ist ein Bsp. -- >  enspricht einer Alu-Box 3000x1500 mit 4 Streben Gi-A 60-81 .

Wir sind einer der großen TOP Verbauvermieter für alle Bundesländer !

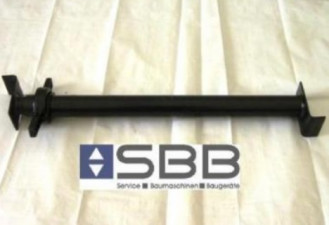

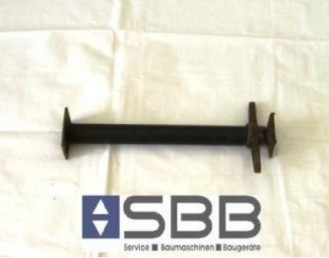

Kanalstreben mit Tastwinkel  -- System Ischebeck, Zubehör Kanalverbau

Für jeden Grabenverbau die passende Kanalstrebe. Die Streben werden mit Tastwinkeln für Stahlträger geliefert und können als Gurtungen für den senkrechten Kanaldielenverbau eingesetzt werden. Alle Kanalstreben tragen das Kennzeichen der Tiefbau- Berufsgenossenschaft gemäß DIN 4124.
Die jeweiligen Stahlträger HEA /B /M können extra angeboten weden.

Kanalstreben

Verstellbereich

GIGANT SV

[mm]

1.400 – 2.100

1.900 – 2.600

2.400 – 3.100

3.100 – 3.800

3.800 – 4.500

Kanalstreben

Verstellbereich

GIGANT S

[mm]

700 – 1.200

1.050 – 1.700

1.400 – 2.100

1.900 – 2.600

2.400 – 3.100

Wir sind einer der großen TOP Verbauvermieter für alle Bundesländer. Dazu verfügen wir über 50.000 t lagernd alles an  Stahlträgern, Kanaldielen, Leichtprofilen und Spundwänden.

Sie stellen uns eine Mietanfrage und erhalten inkl. Transport unser Mietangebot.

Kanal Spundwand mieten Kanaldielen kaltgewalzte Leichtprofile /  Spundwand


Leichtprofile SLP 700 / 8   ( 8 mm Dicke ) .. oder in anderen Profilstärken ( siehe Bild 3 - Tabelle )



Vermietung ab Längen : 4 m

Kanalverbau Verbauzieher SBH Hydralifter Verbauplattenzieher

Sie bekommen ihren Verbau gar nicht mehr oder nicht schnell genug problemlos gezogen ?

Der SBH Hydralifter ist das sichere Arbeitsgerät zum einfachen und leichten Rückbau selbst großer Verbauplatten und Schienen. Auch fest im Boden verklemmte Platten und Schienen sind kein Problem. Die integrierten Hydraulikzylinder mit einer Zugkraftverstärkung von bis zu 100 Tonnen machen den Rückbau auch mit kleinen Baggern schnell, sicher und materialschonend.

Eigengewicht [kg]

1.400

Hublast [kg]

100.000

Hubhöhe [mm]

1.400

Gesamthöhe [mm]

3.300

Arbeitsdruckhydraulik [bar]

max. 310

Spundwand, Spundwände, Stahlspundwand   mieten !

Aus Lagervorrat liefern wir alle gängigen Spundwände, deutschlandweit - europaweit seit über 27 Jahren.

Bitte schauen sie in unseren Produktkatalog (.pdf) !

Grabenverbau System Kanalverbau Leichtverbau Box

Stahlverbau VB 100 Graben Verbausystem Kanalverbau System VB 100 Grundelement 3.500 x 2.600 mm VB 100 Aufsatzelement 3.500 x 1.300 mm Streben Typ C und B Zubehör für VB 60 und V 100 - Streben:

Verbreiterungen 300 mm, 500 mm und 1.000 m

VB 100 Aufsatzelement 3.500 x 1.300 mm auf Anfrage

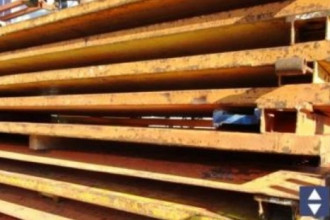

Stahlleichtverbau Minibox Minibox Grundelement 3.000 x 1.500 mm Minibox Aufsatzelement 3.000 x 1.000 mm mögliche Streben: Typ A, B, C und D Mögliche Strebentypen für Minibox: A = > für Innenplattenmaß 530 - 624 mm B = > für Innenplattenmaß 620 - 810 mm C = > für Innenplattenmaß 800 - 1.170 mm D = > für Innenplattenmaß 1.160 - 1.890 mm E = > für Innenplattenmaß 1.870 - 2.600 mm Mögliche Strebentypen für VB 60 und VB 100: Hub 300 = > für Innenplattenmaß 990 - 1.290 mm Hub 300 = > für Innenplattenmaß 810 - 1.010 nn   Zubehör für VB 60 und V 100 - Streben: Verbreiterungen 300 mm, 500 mm und 1.000 m

Stahlverbau VB 60 Kanalverbau System VB 60 Grundelement 3.500 x 2.400 mm VB 60 Aufsatzelement 3.500 x 1.300 mm Streben Typ C und B Zubehör für VB 60 und V 100 - Streben:

Verbreiterungen 300 mm, 500 mm und 1.000 m

VB 60 Aufsatzelement 3.500 x 1.300 mm auf Anfrage
