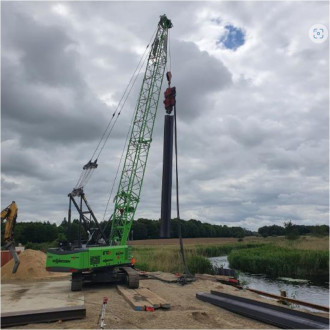

Raupenkran SENNEBOGEN 670 HD - Seilkran Vollhydraulischer Seilbagger

Serie E

- Raupenunterwagen hydraulisch teleskopierbar

- Cummins Motor X12, 321kW/1800min-1,

Abgas-Emissionen Verordnung

(EU) 2016/1628 Stufe V/US EPA Tier 4 final, wassergekühlt

inklusive

elektrisch beheizbarem Wasserabscheider mit Kraftstoffvorfilter

24V

und Vorabscheider für Luftfilter

- Diesel-Partikelfilter (DPF)

- Leerlaufstoppautomatik für Dieselmotor

- Eco-Schaltung für Dieselmotor

- SENNEBOGEN MAXCAB - Kabine mit Schiebetüre,

Scheibenwischer und Waschanlage für Front- und Dachscheibe

- Heiz- Klimaautomatik mit zentralem Bedienteil

- SENNEBOGEN Kontroll- & Diagnose-System SENCON

- Beleuchtungspaket:

2 Stück Scheinwerfer vorne im Kabinendach integriert

1 Stück LED Arbeitsscheinwerfer (24V/50W) am Oberwagen

vorne rechts

- Kamerasystem - Basispaket mit 2 Kameras beinhaltet 1

Farbmonitor 7',

Monitor mit 4-fach Splittung, bis maximal 4 Kameras erweiterbar,

2x Farbkamera mit 115° Bildwinkel für Rückfahrkamera und

rechte Seite der Maschine

- Starke 3 Kreis Hydraulikanlage

- Starker Drehantrieb mit zwei Drehgetrieben, Drehwerksfreilauf

- Gegengewicht 22t

- Werkzeug

WICHTIGER HINWEIS

Für Großmaschinen, Stationärgeräte, Sonderausführungen und

Geräte die im zerlegten Zustand geliefert werden, sollte unbedingt

Fachpersonal von SENNEBOGEN zum Aufbau und

Inbetriebnahme bestellt werden. SENNEBOGEN übernimmt keine

Haftung für spätere Probleme, die auf unsachgemäße Montage

oder Inbetriebnahme zurückzuführen sind. SENNEBOGEN

übernimmt keine Haftung für Modifikationen oder Umbauten durch

nicht geschulte oder nicht autorisierte Personen oder Firmen

Hydraulisch teleskopierbarer Unterwagen T83/390 mit Laufwerk

B7, Länge 6000mm, mit Zugkraft ca. 500kN

Wartungsfreie Raupenkette B7 (58 Glieder) mit 700mm

3-Steg-Bodenplatten, abgeschrägt

für R43/400, R44D/380, R44/400, T83/390

SENNEBOGEN MAXCAB Komfortfahrerkabine mit Schiebetüre

inkl. Schiebescheibe, schwingungsgedämpft, getöntes

Sicherheitsglas, Frontscheibe ausstellbar, Dachfenster,

Scheibenwischer- Waschanlage für Front- und Dachscheibe,

Radiovorbereitung mit Antenne und Lautsprecher, 2 Scheinwerfer

vorne im Dach integriert.

1 Luftgefederter Komfort-Fahrersitz mit Bandscheibenstütze,

Sitzheizung und Kopfstütze

1 Sicherheitsgurt / 2 Zoll - Standard

1 Sonnenrollo für Dachfenster, innen, nur für MAXCAB Kabine

1 Radio mit USB-Anschluss, MP3 und Bluetooth Funktion

1 Trittrost neben Kabine (klappbar und abnehmbar)

1 Stück LED Zusatz-Scheinwerfer (24V / 50 Watt)

auf dem Kabinendach hinten rechts montiert

1 Stück LED Zusatz-Scheinwerfer (24V / 50 Watt)

auf dem Kabinendach hinten links montiert

1 2,8m Auslegerzwischenstück Typ 1442

inkl. Abspannung und Verbindungsteile

 2 LED Scheinwerfer (24V / 50W) stoßunempfindlich, pendelnd am

Auslegerkopf für bessere Ausleuchtung inklusive Kabeltrommel

und Kabel

1 Standard Betriebsstoffe (Öle und Fette) für Umgebungstemperaturen

von -20°C bis +40°C, für Dieselmaschinen

Hinweis: Hydrauliköltyp ist separat anzugeben

1 Schnabelausleger S 12.4 für Kranlasten bis 12t - für 28mm Seil

1 Hydraulikölbefüllung mit Shell Spirax S4 TXM für Einsatztemperaturen bis ca. -10°C

1 SENNEBOGEN Hydro-Clean:

Hydraulikfeinstfiltersystem mit Wasserabsorption,

Verschmutzungsanzeige (erhöhte Ölreinheit und Ölstandzeiten),

empfohlene Ausstattung besonders bei Verwendung von Bioöl

2 Stück Handfeuerlöscher Typ PD6

1 Ballastablageeinrichtung über A- Bock inklusive Gehänge zum

Verheben der Gegengewichte.

1 Automatische Ritzel-Zahn-Schmierung für Drehkranz,

Schmierpumpe mit integrierter Steuerung, mit Spezialfett und

Ritzelschmiersystem

1 Automatische Zentralschmierung für:

- Laufbahn innen Rollendrehverbindung

- Auslegerfußpunkt

1 Greiferberuhigungswinde 18kN vollhydraulisch mit Umlenkrolle inkl.

Seil und Seilschloss, mit Zusatzsteuerung (Zugkraftverstellung/Freilauf) der Greiferberuhigungswinde für optimales Arbeiten bei z.B. Abbrucharbeiten

1 Kran-Freifallwinde 200kN Zugkraft mit Sonderrillung (SystemLebus),

Seildurchmesser 28mm, wartungsarm (hintere Winde 1) (anstelle 160kN).

1 Kran-Freifallwinde 200kN Zugkraft mit Sonderrillung (System Lebus),

Seildurchmesser 28mm, wartungsarm (vordere Winde 2) (anstelle 160kN).

2x Seilspannrolle für FF-Winde 200kN

1 Combilink - Umschaltung Kran-/Freifallbetrieb für hintere Winde 1

1 Combilink - Umschaltung Kran-/Freifallbetrieb für vordere Winde 2

1 Voreinstellbare Seilrestzugkraft, über Vorwahlschalter zuschaltbar

(hintere Winde 1)

1 Voreinstellbare Seilrestzugkraft, über Vorwahlschalter zuschaltbar

(vordere Winde 2)

1 Windenfreilauf für optimale Greiferfüllung (hintere Winde 1),

für Umschlageinsatz

1 Vorbereitung für Anbau einer Greiferberuhigungswinde, hydraulische und elektrische Steuerung für den späteren Anbau einer Greiferberuhigungswinde, Anschlüsse bis Schottplatte verlegt Funktion:

- Zugkraftverstellung bis 100% proportional bei Betätigung des

Joysticks bzw. Fußpedal

- Zugkraftvoreinstellung von 0-50% mittels Potentiometer

- Sofortige 100%ige Zugkraft der Winde mittels Knopfbetätigung

am Joystick

- Freilauffunktion der Winde bei Knopfbetätigung am Joystick

1 Windensynchronisation mit Tiefenmesseinrichtung über

Windentrommel an beiden Hauptwinden, inklusive

Lagenkompensation; mit über Display programmierbaren

Abschaltpunkten in beiden Richtungen.

Windenbewegungsanzeige

1 Grundausleger mit 2-Achs Hammerkopfausführung, Länge 12,1m

bestehend aus:

- Abspannbock

- Auslegerverstellwinde mit Verstellseil und Abspannseile

- 5,5m Auslegerfuß Typ 1442

- 6,6m Auslegerkopfstück Typ 1442, ohne Seilrollen

- Rückfallstützen mit hydraulischer Vorspannung

- 1 Stück Seilfangbügel

1 Stahlseilrollen vorne 3 Stück und hinten 2 Stück Kunststoffseilrollen

- für 28mm Seil

1 5,6m Auslegerzwischenstück Typ 1442 inkl. Abspannung und Verbindungsteile

3x 11,2m Auslegerzwischenstück Typ 1442

inkl. Abspannung und Verbindungsteile

1 Seilfangbügel am Ausleger, 1 Stück Serie Serie

1 Rollenmaske für Auslegerkopf (Seildurchmesser 26-28mm)

Achtung: Reduzierung der max. Tragkraft und Verringerung der

Anzahl der vorderen Seilrollen möglich!

 2 LED Scheinwerfer seitlich auf dem Oberwagen: je 1 Stück links

und 1 Stück rechts

1 Komplette Kransicherheitseinrichtung mit elektronischer

Lastmomentbegrenzung LMB für Hauptausleger mit:

Kran-Abnahme, Seilablaufsicherung für beide Hauptwinden inkl.

Lastgewichtsanzeige über die elektronische

Lastmomentbegrenzung und Eventrecorder, Aufzeichnung von

Informationen aus der Überlastsicherung

1 Standardlackierung: Karosserie, Ausleger RAL 6018 grün,

Kabine RAL 7038 grau,

Unterwagen, Oberwagenrahmen, Winden, A-Bock RAL 7022 grau

1 Bedienungs- und Wartungsanleitung zweifach

in deutscher oder englischer Sprache

1 Ersatzteillisten zweifach in deutscher oder englischer Sprache

15t Einzelhaken für 28mm Seil, 0 Rollen

Spezifikationsnummer: 015.28.0.0350

Traglast: 15t

für Seildurchmesser: 28mm

EH/ DH: Einzelhaken

Eigengewicht: 350kg

Zusatzgewicht ansteckbar: Nein

Seilrollenzahl: 0 mit Seilendpunkt

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Verwendung: 670E, 690HD, 6100HD, 6100E, 6130E, 6133E

ACHTUNG: Die Bestellung für Arbeitswerkzeuge ist verbindlich und

kann weder storniert noch geändert werden.

- Nettopreis ab Werk Straubing -

40t Einzelhaken für 28mm Seil, 1 Rolle

Spezifikationsnummer: 040.28.1.0550

Traglast: 40t

für Seildurchmesser: 28mm

EH/ DH: Einzelhaken

Eigengewicht: 550kg

Zusatzgewicht ansteckbar: Nein

Seilrollenzahl: 1 mit Seilendpunkt

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Verwendung: 670E, 690HD

ACHTUNG: Die Bestellung für Arbeitswerkzeuge ist verbindlich und

kann

weder storniert noch geändert werden.

- Nettopreis ab Werk Straubing -

Gittermastkran SENNEBOGEN Hydraulik-Raupen-Kran 1100 R / K1 - Serie E
50 t Raupengittermastkran kann alternativ mit Sonderballast als 40 t mit 41,4m Hauptausleger eingesetzt werden. Einsatz auf Ponton möglich. 2. Winde und Schnabel optional.

SENNEBOGEN Hydraulik-Raupen-Kran 1100 R / K1 - Serie E

- Leistungspaket mit Cummins Dieselmotor QSB6.7-C173, 129kW/ 1850min -1,

wassergekühlt, Emissionen gemäß US EPA Tier 4 final/ EU Stufe IV

- Gegengewicht 18t

SENNEBOGEN MAXCAB Komfortfahrerkabine mit Schiebetüre inkl. Schiebescheibe, schwingungsgedämpft, getöntes Sicherheitsglas, Frontscheibe ausstellbar, Dachfenster, Scheibenwischer- Waschanlage für Front- und Dachscheibe

- Starker Drehantrieb mit einem Drehgetriebe und Drehwerksfreilauf

- Moderne, leistungsfähige Hydraulikanlage in 4-Kreis-Technik

Sonnenrollo für Dachfenster, innen, nur für MAXCAB Kabine

Heiz- Klimaautomatik (Klimaanlage) mit zentralem Bedienteil, Frischluft- und Umluftstufe mit Partikelfilter, Defrosterschaltung, einstellbare Lüftungsdüsen für optimales Raumklima.

SENNEBOGEN Kontroll- & Diagnose-System SENCON

Kranwinde, 85kN Zugkraft (max. 120kN in der 1. Lage) mit Sonderrillung (System Lebus), Seildurchmesser 22mm, wartungsarm (hintere Winde 1)

1 Keilschloss inkl. Keil für Hubseil, Durchmesser 20-22mm, lose der Maschine beigelegt.

Hydraulisch teleskopierbarer Unterwagen T41/380-2, Laufwerk B6, Zugkraft 460kN

Kamerasystem - Basispaket mit 2 Kameras und 1 Farbmonitor 7':

- 1 x Rückfahrkamera

- 1 x Kamera an rechter Seite der Maschine

1 Stück Handfeuerlöscher Typ PD6

Beleuchtungspaket Crane Line Raupenkran bestehend aus:

1 Stück LED Arbeitsscheinwerfer (24 V / 50 Watt) montiert auf dem Oberwagen vorne rechts, 2 Stück Scheinwerfer vorne im Kabinendach integriert.

Drehgeschwindigkeitsregulierung 3-stufig

Wartungsfreie Raupenkette B6 (55 Glieder) mit 700mm 3-Steg-Bodenplatten, abgeschrägt

für T41/380, R44D/380

Komplette Kransicherheitseinrichtung mit elektronischer Lastmomentbegrenzung LMB für Hauptausleger mit:

Kran-Abnahme, Seilablaufsicherung für beide Hauptwinden inkl. Lastgewichtsanzeige über die elektronische Lastmomentbegrenzung und Eventrecorder, Aufzeichnung von Informationen aus der Überlastsicherung.

SENNEBOGEN MAXCAB Komfortfahrerkabine mit Schiebetüre inkl. Schiebescheibe, schwingungsgedämpft, getöntes Sicherheitsglas, Frontscheibe ausstellbar, Dachfenster, Scheibenwischer- Waschanlage für Front- und Dachscheibe, Radiovorbereitung mit Antenne und Lautsprecher, 2 Scheinwerfer vorne im Dach integriert.

Luftgefederter Komfort-Fahrersitz mit Bandscheibenstütze, Sitzheizung und Kopfstütze

Sicherheitsgurt / 2 Zoll - Standard

Standardlackierung: Karosserie, Ausleger RAL 6018 grün,

Kabine RAL 7038 grau,

Unterwagen, Oberwagenrahmen, Winden, A-Bock RAL 7022 grau

Bedienungs- und Wartungsanleitung zweifach

in deutscher oder englischer Sprache

Ersatzteillisten zweifach in deutscher oder englischer Sprache

Kranwinde, 85kN Zugkraft (max. 120kN in der 1. Lage) mit Sonderrillung (System Lebus), Seildurchmesser 22mm, wartungsarm (vordere Winde 2)

Ballastablegeeinrichtung mit 2 Stück Hydraulikzylinder, Zubehör inkl. Gehänge für Ballastverladung

- nur für Raupenunterwagen

SENNEBOGEN Hydro-Clean:

Hydraulikfeinstfiltersystem mit Wasserabsorption, Verschmutzungsanzeige (erhöhte Ölreinheit und Ölstandzeiten), empfohlene Ausstattung besonders bei Verwendung von Bioöl

Befüllung mit Panolin HLP Synth Eco 46

Endrohrschalldämpfer für Tier 4 final Motoren

Grundausleger mit 2-Achs Hammerkopfausführung, Länge 10,3 m bestehend aus:

- Abspannbock

- Auslegerverstellwinde mit Verstellseil und Abspannseile

- 4,4m Auslegerfuß Typ 1370

- 5,9m Auslegerkopfstück Typ 1370, ohne Seilrollen

Kunststoffseilrollen für 22mm Seildurchmesser, 3 Seilrollen vorne und 2 Seilrollen hinten (nur in Verbindung mit Hauptausleger)

2,8m Auslegerzwischenstück SH Typ 1370,

inkl. Abspannseile und Verbindungsteile

5,6m Auslegerzwischenstück SH Typ 1370,

inkl. Abspannung und Verbindungsteile12559

3x 11,2m Auslegerzwischenstück SH Typ 1370,

inkl. Abspannung und Verbindungsteile

Schnabelausleger für Kranlasten bis 8,5t - für 22mm Seil

Dachfenster in Panzerglasausführung für MAXCAB Komfortfahrerkabine

Radio mit USB- und SD-Anschluss, MP3 und Bluetooth Funktion

Trittrost neben Kabine (abnehmbar)

Ritzel-Zahn-Schmierung für Drehkranz, Schmierpumpe von der Kabine zu betätigen, mit Spezialfett und Ritzelschmiersystem

1 Stück LED Zusatz-Scheinwerfer.

Position bitte exakt angeben: 2x fest verbaut hinten auf dem Ballast, links und rechts, 1x fest verbaut auf der Kabine hinten rechts, auf die Winden gerichtet

2 LED Scheinwerfer (24V / 50W) stoßunempfindlich, pendelnd am Auslegerkopf für bessere Ausleuchtung inklusive Kabeltrommel und Kabel

1 Rundumleuchte an der Kabine

10t Einzelhaken für 22mm Seil, 0 Rollen

Spezifikationsnummer: 010.22.0.0200

Traglast: 10t

für Seildurchmesser: 22mm

EH/ DH: Einzelhaken

Eigengewicht: 200kg

Zusatzgewicht ansteckbar: Nein

Seilrollenzahl: 0 mit Seilendpunkt

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Verwendung: 1100E, 2200E, 630E, 640E

25t Einzelhaken für 22mm Seil, 1 Rolle

Spezifikationsnummer: 025.22.1.0450

Traglast: 25t

für Seildurchmesser: 22mm

EH/ DH: Einzelhaken

Eigengewicht: 450kg

Zusatzgewicht ansteckbar: Nein

Seilrollenzahl: 1 mit Seilendpunkt

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Verwendung: 2200E

40t Einzelhaken für 22mm Seil, 2 Rollen

Spezifikationsnummer: 040.22.2.0350

Traglast: 40t

für Seildurchmesser: 22mm

EH/ DH: Einzelhaken

Eigengewicht: 350kg

Zusatzgewicht ansteckbar: Nein

Seilrollenzahl: 2 mit Seilendpunkt

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Verwendung: 1100E, 630E, 640EKran-Hubseil, drehungsfrei, Durchmesser 22mm (Standard)

 140m Seiltyp: Hubseil

Seildurchmesser (mm): 22mm

Schlagart und -richtung: Gleichschlag rechts (zZ)

Mindestbruchkraft = 425 kN

Raupenkran SENNEBOGEN 670 HD - Seilkran Vollhydraulischer Seilbagger

Serie E

- Raupenunterwagen hydraulisch teleskopierbar

- Cummins Motor X12, 321kW/1800min-1,

Abgas-Emissionen Verordnung

(EU) 2016/1628 Stufe V/US EPA Tier 4 final, wassergekühlt

inklusive

elektrisch beheizbarem Wasserabscheider mit Kraftstoffvorfilter

24V

und Vorabscheider für Luftfilter

- Diesel-Partikelfilter (DPF)

- Leerlaufstoppautomatik für Dieselmotor

- Eco-Schaltung für Dieselmotor

- SENNEBOGEN MAXCAB - Kabine mit Schiebetüre,

Scheibenwischer und Waschanlage für Front- und Dachscheibe

- Heiz- Klimaautomatik mit zentralem Bedienteil

- SENNEBOGEN Kontroll- & Diagnose-System SENCON

- Beleuchtungspaket:

2 Stück Scheinwerfer vorne im Kabinendach integriert

1 Stück LED Arbeitsscheinwerfer (24V/50W) am Oberwagen

vorne rechts

- Kamerasystem - Basispaket mit 2 Kameras beinhaltet 1

Farbmonitor 7',

Monitor mit 4-fach Splittung, bis maximal 4 Kameras erweiterbar,

2x Farbkamera mit 115° Bildwinkel für Rückfahrkamera und

rechte Seite der Maschine

- Starke 3 Kreis Hydraulikanlage

- Starker Drehantrieb mit zwei Drehgetrieben, Drehwerksfreilauf

- Gegengewicht 22t

- Werkzeug

WICHTIGER HINWEIS

Für Großmaschinen, Stationärgeräte, Sonderausführungen und

Geräte die im zerlegten Zustand geliefert werden, sollte unbedingt

Fachpersonal von SENNEBOGEN zum Aufbau und

Inbetriebnahme bestellt werden. SENNEBOGEN übernimmt keine

Haftung für spätere Probleme, die auf unsachgemäße Montage

oder Inbetriebnahme zurückzuführen sind. SENNEBOGEN

übernimmt keine Haftung für Modifikationen oder Umbauten durch

nicht geschulte oder nicht autorisierte Personen oder Firmen

Hydraulisch teleskopierbarer Unterwagen T83/390 mit Laufwerk

B7, Länge 6000mm, mit Zugkraft ca. 500kN

Wartungsfreie Raupenkette B7 (58 Glieder) mit 700mm

3-Steg-Bodenplatten, abgeschrägt

für R43/400, R44D/380, R44/400, T83/390

SENNEBOGEN MAXCAB Komfortfahrerkabine mit Schiebetüre

inkl. Schiebescheibe, schwingungsgedämpft, getöntes

Sicherheitsglas, Frontscheibe ausstellbar, Dachfenster,

Scheibenwischer- Waschanlage für Front- und Dachscheibe,

Radiovorbereitung mit Antenne und Lautsprecher, 2 Scheinwerfer

vorne im Dach integriert.

1 Luftgefederter Komfort-Fahrersitz mit Bandscheibenstütze,

Sitzheizung und Kopfstütze

1 Sicherheitsgurt / 2 Zoll - Standard

1 Sonnenrollo für Dachfenster, innen, nur für MAXCAB Kabine

1 Radio mit USB-Anschluss, MP3 und Bluetooth Funktion

1 Trittrost neben Kabine (klappbar und abnehmbar)

1 Stück LED Zusatz-Scheinwerfer (24V / 50 Watt)

auf dem Kabinendach hinten rechts montiert

1 Stück LED Zusatz-Scheinwerfer (24V / 50 Watt)

auf dem Kabinendach hinten links montiert

1 2,8m Auslegerzwischenstück Typ 1442

inkl. Abspannung und Verbindungsteile

 2 LED Scheinwerfer (24V / 50W) stoßunempfindlich, pendelnd am

Auslegerkopf für bessere Ausleuchtung inklusive Kabeltrommel

und Kabel

1 Standard Betriebsstoffe (Öle und Fette) für Umgebungstemperaturen

von -20°C bis +40°C, für Dieselmaschinen

Hinweis: Hydrauliköltyp ist separat anzugeben

1 Schnabelausleger S 12.4 für Kranlasten bis 12t - für 28mm Seil

1 Hydraulikölbefüllung mit Shell Spirax S4 TXM für Einsatztemperaturen bis ca. -10°C

1 SENNEBOGEN Hydro-Clean:

Hydraulikfeinstfiltersystem mit Wasserabsorption,

Verschmutzungsanzeige (erhöhte Ölreinheit und Ölstandzeiten),

empfohlene Ausstattung besonders bei Verwendung von Bioöl

2 Stück Handfeuerlöscher Typ PD6

1 Ballastablageeinrichtung über A- Bock inklusive Gehänge zum

Verheben der Gegengewichte.

1 Automatische Ritzel-Zahn-Schmierung für Drehkranz,

Schmierpumpe mit integrierter Steuerung, mit Spezialfett und

Ritzelschmiersystem

1 Automatische Zentralschmierung für:

- Laufbahn innen Rollendrehverbindung

- Auslegerfußpunkt

1 Greiferberuhigungswinde 18kN vollhydraulisch mit Umlenkrolle inkl.

Seil und Seilschloss, mit Zusatzsteuerung (Zugkraftverstellung/Freilauf) der Greiferberuhigungswinde für optimales Arbeiten bei z.B. Abbrucharbeiten

1 Kran-Freifallwinde 200kN Zugkraft mit Sonderrillung (SystemLebus),

Seildurchmesser 28mm, wartungsarm (hintere Winde 1) (anstelle 160kN).

1 Kran-Freifallwinde 200kN Zugkraft mit Sonderrillung (System Lebus),

Seildurchmesser 28mm, wartungsarm (vordere Winde 2) (anstelle 160kN).

2x Seilspannrolle für FF-Winde 200kN

1 Combilink - Umschaltung Kran-/Freifallbetrieb für hintere Winde 1

1 Combilink - Umschaltung Kran-/Freifallbetrieb für vordere Winde 2

1 Voreinstellbare Seilrestzugkraft, über Vorwahlschalter zuschaltbar

(hintere Winde 1)

1 Voreinstellbare Seilrestzugkraft, über Vorwahlschalter zuschaltbar

(vordere Winde 2)

1 Windenfreilauf für optimale Greiferfüllung (hintere Winde 1),

für Umschlageinsatz

1 Vorbereitung für Anbau einer Greiferberuhigungswinde, hydraulische und elektrische Steuerung für den späteren Anbau einer Greiferberuhigungswinde, Anschlüsse bis Schottplatte verlegt Funktion:

- Zugkraftverstellung bis 100% proportional bei Betätigung des

Joysticks bzw. Fußpedal

- Zugkraftvoreinstellung von 0-50% mittels Potentiometer

- Sofortige 100%ige Zugkraft der Winde mittels Knopfbetätigung

am Joystick

- Freilauffunktion der Winde bei Knopfbetätigung am Joystick

1 Windensynchronisation mit Tiefenmesseinrichtung über

Windentrommel an beiden Hauptwinden, inklusive

Lagenkompensation; mit über Display programmierbaren

Abschaltpunkten in beiden Richtungen.

Windenbewegungsanzeige

1 Grundausleger mit 2-Achs Hammerkopfausführung, Länge 12,1m

bestehend aus:

- Abspannbock

- Auslegerverstellwinde mit Verstellseil und Abspannseile

- 5,5m Auslegerfuß Typ 1442

- 6,6m Auslegerkopfstück Typ 1442, ohne Seilrollen

- Rückfallstützen mit hydraulischer Vorspannung

- 1 Stück Seilfangbügel

1 Stahlseilrollen vorne 3 Stück und hinten 2 Stück Kunststoffseilrollen

- für 28mm Seil

1 5,6m Auslegerzwischenstück Typ 1442 inkl. Abspannung und Verbindungsteile

3x 11,2m Auslegerzwischenstück Typ 1442

inkl. Abspannung und Verbindungsteile

1 Seilfangbügel am Ausleger, 1 Stück Serie Serie

1 Rollenmaske für Auslegerkopf (Seildurchmesser 26-28mm)

Achtung: Reduzierung der max. Tragkraft und Verringerung der

Anzahl der vorderen Seilrollen möglich!

 2 LED Scheinwerfer seitlich auf dem Oberwagen: je 1 Stück links

und 1 Stück rechts

1 Komplette Kransicherheitseinrichtung mit elektronischer

Lastmomentbegrenzung LMB für Hauptausleger mit:

Kran-Abnahme, Seilablaufsicherung für beide Hauptwinden inkl.

Lastgewichtsanzeige über die elektronische

Lastmomentbegrenzung und Eventrecorder, Aufzeichnung von

Informationen aus der Überlastsicherung

1 Standardlackierung: Karosserie, Ausleger RAL 6018 grün,

Kabine RAL 7038 grau,

Unterwagen, Oberwagenrahmen, Winden, A-Bock RAL 7022 grau

1 Bedienungs- und Wartungsanleitung zweifach

in deutscher oder englischer Sprache

1 Ersatzteillisten zweifach in deutscher oder englischer Sprache

15t Einzelhaken für 28mm Seil, 0 Rollen

Spezifikationsnummer: 015.28.0.0350

Traglast: 15t

für Seildurchmesser: 28mm

EH/ DH: Einzelhaken

Eigengewicht: 350kg

Zusatzgewicht ansteckbar: Nein

Seilrollenzahl: 0 mit Seilendpunkt

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Verwendung: 670E, 690HD, 6100HD, 6100E, 6130E, 6133E

ACHTUNG: Die Bestellung für Arbeitswerkzeuge ist verbindlich und

kann weder storniert noch geändert werden.

- Nettopreis ab Werk Straubing -

40t Einzelhaken für 28mm Seil, 1 Rolle

Spezifikationsnummer: 040.28.1.0550

Traglast: 40t

für Seildurchmesser: 28mm

EH/ DH: Einzelhaken

Eigengewicht: 550kg

Zusatzgewicht ansteckbar: Nein

Seilrollenzahl: 1 mit Seilendpunkt

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Verwendung: 670E, 690HD

ACHTUNG: Die Bestellung für Arbeitswerkzeuge ist verbindlich und

kann

weder storniert noch geändert werden.

- Nettopreis ab Werk Straubing -

Gittermastkran SENNEBOGEN Hydraulik-Raupen-Kran 1100 R / K1 - Serie E
50 t Raupengittermastkran kann alternativ mit Sonderballast als 40 t mit 41,4m Hauptausleger eingesetzt werden. Einsatz auf Ponton möglich. 2. Winde und Schnabel optional.

SENNEBOGEN Hydraulik-Raupen-Kran 1100 R / K1 - Serie E

- Leistungspaket mit Cummins Dieselmotor QSB6.7-C173, 129kW/ 1850min -1,

wassergekühlt, Emissionen gemäß US EPA Tier 4 final/ EU Stufe IV

- Gegengewicht 18t

SENNEBOGEN MAXCAB Komfortfahrerkabine mit Schiebetüre inkl. Schiebescheibe, schwingungsgedämpft, getöntes Sicherheitsglas, Frontscheibe ausstellbar, Dachfenster, Scheibenwischer- Waschanlage für Front- und Dachscheibe

- Starker Drehantrieb mit einem Drehgetriebe und Drehwerksfreilauf

- Moderne, leistungsfähige Hydraulikanlage in 4-Kreis-Technik

Sonnenrollo für Dachfenster, innen, nur für MAXCAB Kabine

Heiz- Klimaautomatik (Klimaanlage) mit zentralem Bedienteil, Frischluft- und Umluftstufe mit Partikelfilter, Defrosterschaltung, einstellbare Lüftungsdüsen für optimales Raumklima.

SENNEBOGEN Kontroll- & Diagnose-System SENCON

Kranwinde, 85kN Zugkraft (max. 120kN in der 1. Lage) mit Sonderrillung (System Lebus), Seildurchmesser 22mm, wartungsarm (hintere Winde 1)

1 Keilschloss inkl. Keil für Hubseil, Durchmesser 20-22mm, lose der Maschine beigelegt.

Hydraulisch teleskopierbarer Unterwagen T41/380-2, Laufwerk B6, Zugkraft 460kN

Kamerasystem - Basispaket mit 2 Kameras und 1 Farbmonitor 7':

- 1 x Rückfahrkamera

- 1 x Kamera an rechter Seite der Maschine

1 Stück Handfeuerlöscher Typ PD6

Beleuchtungspaket Crane Line Raupenkran bestehend aus:

1 Stück LED Arbeitsscheinwerfer (24 V / 50 Watt) montiert auf dem Oberwagen vorne rechts, 2 Stück Scheinwerfer vorne im Kabinendach integriert.

Drehgeschwindigkeitsregulierung 3-stufig

Wartungsfreie Raupenkette B6 (55 Glieder) mit 700mm 3-Steg-Bodenplatten, abgeschrägt

für T41/380, R44D/380

Komplette Kransicherheitseinrichtung mit elektronischer Lastmomentbegrenzung LMB für Hauptausleger mit:

Kran-Abnahme, Seilablaufsicherung für beide Hauptwinden inkl. Lastgewichtsanzeige über die elektronische Lastmomentbegrenzung und Eventrecorder, Aufzeichnung von Informationen aus der Überlastsicherung.

SENNEBOGEN MAXCAB Komfortfahrerkabine mit Schiebetüre inkl. Schiebescheibe, schwingungsgedämpft, getöntes Sicherheitsglas, Frontscheibe ausstellbar, Dachfenster, Scheibenwischer- Waschanlage für Front- und Dachscheibe, Radiovorbereitung mit Antenne und Lautsprecher, 2 Scheinwerfer vorne im Dach integriert.

Luftgefederter Komfort-Fahrersitz mit Bandscheibenstütze, Sitzheizung und Kopfstütze

Sicherheitsgurt / 2 Zoll - Standard

Standardlackierung: Karosserie, Ausleger RAL 6018 grün,

Kabine RAL 7038 grau,

Unterwagen, Oberwagenrahmen, Winden, A-Bock RAL 7022 grau

Bedienungs- und Wartungsanleitung zweifach

in deutscher oder englischer Sprache

Ersatzteillisten zweifach in deutscher oder englischer Sprache

Kranwinde, 85kN Zugkraft (max. 120kN in der 1. Lage) mit Sonderrillung (System Lebus), Seildurchmesser 22mm, wartungsarm (vordere Winde 2)

Ballastablegeeinrichtung mit 2 Stück Hydraulikzylinder, Zubehör inkl. Gehänge für Ballastverladung

- nur für Raupenunterwagen

SENNEBOGEN Hydro-Clean:

Hydraulikfeinstfiltersystem mit Wasserabsorption, Verschmutzungsanzeige (erhöhte Ölreinheit und Ölstandzeiten), empfohlene Ausstattung besonders bei Verwendung von Bioöl

Befüllung mit Panolin HLP Synth Eco 46

Endrohrschalldämpfer für Tier 4 final Motoren

Grundausleger mit 2-Achs Hammerkopfausführung, Länge 10,3 m bestehend aus:

- Abspannbock

- Auslegerverstellwinde mit Verstellseil und Abspannseile

- 4,4m Auslegerfuß Typ 1370

- 5,9m Auslegerkopfstück Typ 1370, ohne Seilrollen

Kunststoffseilrollen für 22mm Seildurchmesser, 3 Seilrollen vorne und 2 Seilrollen hinten (nur in Verbindung mit Hauptausleger)

2,8m Auslegerzwischenstück SH Typ 1370,

inkl. Abspannseile und Verbindungsteile

5,6m Auslegerzwischenstück SH Typ 1370,

inkl. Abspannung und Verbindungsteile12559

3x 11,2m Auslegerzwischenstück SH Typ 1370,

inkl. Abspannung und Verbindungsteile

Schnabelausleger für Kranlasten bis 8,5t - für 22mm Seil

Dachfenster in Panzerglasausführung für MAXCAB Komfortfahrerkabine

Radio mit USB- und SD-Anschluss, MP3 und Bluetooth Funktion

Trittrost neben Kabine (abnehmbar)

Ritzel-Zahn-Schmierung für Drehkranz, Schmierpumpe von der Kabine zu betätigen, mit Spezialfett und Ritzelschmiersystem

1 Stück LED Zusatz-Scheinwerfer.

Position bitte exakt angeben: 2x fest verbaut hinten auf dem Ballast, links und rechts, 1x fest verbaut auf der Kabine hinten rechts, auf die Winden gerichtet

2 LED Scheinwerfer (24V / 50W) stoßunempfindlich, pendelnd am Auslegerkopf für bessere Ausleuchtung inklusive Kabeltrommel und Kabel

1 Rundumleuchte an der Kabine

10t Einzelhaken für 22mm Seil, 0 Rollen

Spezifikationsnummer: 010.22.0.0200

Traglast: 10t

für Seildurchmesser: 22mm

EH/ DH: Einzelhaken

Eigengewicht: 200kg

Zusatzgewicht ansteckbar: Nein

Seilrollenzahl: 0 mit Seilendpunkt

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Verwendung: 1100E, 2200E, 630E, 640E

25t Einzelhaken für 22mm Seil, 1 Rolle

Spezifikationsnummer: 025.22.1.0450

Traglast: 25t

für Seildurchmesser: 22mm

EH/ DH: Einzelhaken

Eigengewicht: 450kg

Zusatzgewicht ansteckbar: Nein

Seilrollenzahl: 1 mit Seilendpunkt

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Verwendung: 2200E

40t Einzelhaken für 22mm Seil, 2 Rollen

Spezifikationsnummer: 040.22.2.0350

Traglast: 40t

für Seildurchmesser: 22mm

EH/ DH: Einzelhaken

Eigengewicht: 350kg

Zusatzgewicht ansteckbar: Nein

Seilrollenzahl: 2 mit Seilendpunkt

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Verwendung: 1100E, 630E, 640EKran-Hubseil, drehungsfrei, Durchmesser 22mm (Standard)

 140m Seiltyp: Hubseil

Seildurchmesser (mm): 22mm

Schlagart und -richtung: Gleichschlag rechts (zZ)

Mindestbruchkraft = 425 kN

Raupenkran SENNEBOGEN 670 HD - Seilkran Vollhydraulischer Seilbagger

Serie E

- Raupenunterwagen hydraulisch teleskopierbar

- Cummins Motor X12, 321kW/1800min-1,

Abgas-Emissionen Verordnung

(EU) 2016/1628 Stufe V/US EPA Tier 4 final, wassergekühlt

inklusive

elektrisch beheizbarem Wasserabscheider mit Kraftstoffvorfilter

24V

und Vorabscheider für Luftfilter

- Diesel-Partikelfilter (DPF)

- Leerlaufstoppautomatik für Dieselmotor

- Eco-Schaltung für Dieselmotor

- SENNEBOGEN MAXCAB - Kabine mit Schiebetüre,

Scheibenwischer und Waschanlage für Front- und Dachscheibe

- Heiz- Klimaautomatik mit zentralem Bedienteil

- SENNEBOGEN Kontroll- & Diagnose-System SENCON

- Beleuchtungspaket:

2 Stück Scheinwerfer vorne im Kabinendach integriert

1 Stück LED Arbeitsscheinwerfer (24V/50W) am Oberwagen

vorne rechts

- Kamerasystem - Basispaket mit 2 Kameras beinhaltet 1

Farbmonitor 7',

Monitor mit 4-fach Splittung, bis maximal 4 Kameras erweiterbar,

2x Farbkamera mit 115° Bildwinkel für Rückfahrkamera und

rechte Seite der Maschine

- Starke 3 Kreis Hydraulikanlage

- Starker Drehantrieb mit zwei Drehgetrieben, Drehwerksfreilauf

- Gegengewicht 22t

- Werkzeug

WICHTIGER HINWEIS

Für Großmaschinen, Stationärgeräte, Sonderausführungen und

Geräte die im zerlegten Zustand geliefert werden, sollte unbedingt

Fachpersonal von SENNEBOGEN zum Aufbau und

Inbetriebnahme bestellt werden. SENNEBOGEN übernimmt keine

Haftung für spätere Probleme, die auf unsachgemäße Montage

oder Inbetriebnahme zurückzuführen sind. SENNEBOGEN

übernimmt keine Haftung für Modifikationen oder Umbauten durch

nicht geschulte oder nicht autorisierte Personen oder Firmen

Hydraulisch teleskopierbarer Unterwagen T83/390 mit Laufwerk

B7, Länge 6000mm, mit Zugkraft ca. 500kN

Wartungsfreie Raupenkette B7 (58 Glieder) mit 700mm

3-Steg-Bodenplatten, abgeschrägt

für R43/400, R44D/380, R44/400, T83/390

SENNEBOGEN MAXCAB Komfortfahrerkabine mit Schiebetüre

inkl. Schiebescheibe, schwingungsgedämpft, getöntes

Sicherheitsglas, Frontscheibe ausstellbar, Dachfenster,

Scheibenwischer- Waschanlage für Front- und Dachscheibe,

Radiovorbereitung mit Antenne und Lautsprecher, 2 Scheinwerfer

vorne im Dach integriert.

1 Luftgefederter Komfort-Fahrersitz mit Bandscheibenstütze,

Sitzheizung und Kopfstütze

1 Sicherheitsgurt / 2 Zoll - Standard

1 Sonnenrollo für Dachfenster, innen, nur für MAXCAB Kabine

1 Radio mit USB-Anschluss, MP3 und Bluetooth Funktion

1 Trittrost neben Kabine (klappbar und abnehmbar)

1 Stück LED Zusatz-Scheinwerfer (24V / 50 Watt)

auf dem Kabinendach hinten rechts montiert

1 Stück LED Zusatz-Scheinwerfer (24V / 50 Watt)

auf dem Kabinendach hinten links montiert

1 2,8m Auslegerzwischenstück Typ 1442

inkl. Abspannung und Verbindungsteile

 2 LED Scheinwerfer (24V / 50W) stoßunempfindlich, pendelnd am

Auslegerkopf für bessere Ausleuchtung inklusive Kabeltrommel

und Kabel

1 Standard Betriebsstoffe (Öle und Fette) für Umgebungstemperaturen

von -20°C bis +40°C, für Dieselmaschinen

Hinweis: Hydrauliköltyp ist separat anzugeben

1 Schnabelausleger S 12.4 für Kranlasten bis 12t - für 28mm Seil

1 Hydraulikölbefüllung mit Shell Spirax S4 TXM für Einsatztemperaturen bis ca. -10°C

1 SENNEBOGEN Hydro-Clean:

Hydraulikfeinstfiltersystem mit Wasserabsorption,

Verschmutzungsanzeige (erhöhte Ölreinheit und Ölstandzeiten),

empfohlene Ausstattung besonders bei Verwendung von Bioöl

2 Stück Handfeuerlöscher Typ PD6

1 Ballastablageeinrichtung über A- Bock inklusive Gehänge zum

Verheben der Gegengewichte.

1 Automatische Ritzel-Zahn-Schmierung für Drehkranz,

Schmierpumpe mit integrierter Steuerung, mit Spezialfett und

Ritzelschmiersystem

1 Automatische Zentralschmierung für:

- Laufbahn innen Rollendrehverbindung

- Auslegerfußpunkt

1 Greiferberuhigungswinde 18kN vollhydraulisch mit Umlenkrolle inkl.

Seil und Seilschloss, mit Zusatzsteuerung (Zugkraftverstellung/Freilauf) der Greiferberuhigungswinde für optimales Arbeiten bei z.B. Abbrucharbeiten

1 Kran-Freifallwinde 200kN Zugkraft mit Sonderrillung (SystemLebus),

Seildurchmesser 28mm, wartungsarm (hintere Winde 1) (anstelle 160kN).

1 Kran-Freifallwinde 200kN Zugkraft mit Sonderrillung (System Lebus),

Seildurchmesser 28mm, wartungsarm (vordere Winde 2) (anstelle 160kN).

2x Seilspannrolle für FF-Winde 200kN

1 Combilink - Umschaltung Kran-/Freifallbetrieb für hintere Winde 1

1 Combilink - Umschaltung Kran-/Freifallbetrieb für vordere Winde 2

1 Voreinstellbare Seilrestzugkraft, über Vorwahlschalter zuschaltbar

(hintere Winde 1)

1 Voreinstellbare Seilrestzugkraft, über Vorwahlschalter zuschaltbar

(vordere Winde 2)

1 Windenfreilauf für optimale Greiferfüllung (hintere Winde 1),

für Umschlageinsatz

1 Vorbereitung für Anbau einer Greiferberuhigungswinde, hydraulische und elektrische Steuerung für den späteren Anbau einer Greiferberuhigungswinde, Anschlüsse bis Schottplatte verlegt Funktion:

- Zugkraftverstellung bis 100% proportional bei Betätigung des

Joysticks bzw. Fußpedal

- Zugkraftvoreinstellung von 0-50% mittels Potentiometer

- Sofortige 100%ige Zugkraft der Winde mittels Knopfbetätigung

am Joystick

- Freilauffunktion der Winde bei Knopfbetätigung am Joystick

1 Windensynchronisation mit Tiefenmesseinrichtung über

Windentrommel an beiden Hauptwinden, inklusive

Lagenkompensation; mit über Display programmierbaren

Abschaltpunkten in beiden Richtungen.

Windenbewegungsanzeige

1 Grundausleger mit 2-Achs Hammerkopfausführung, Länge 12,1m

bestehend aus:

- Abspannbock

- Auslegerverstellwinde mit Verstellseil und Abspannseile

- 5,5m Auslegerfuß Typ 1442

- 6,6m Auslegerkopfstück Typ 1442, ohne Seilrollen

- Rückfallstützen mit hydraulischer Vorspannung

- 1 Stück Seilfangbügel

1 Stahlseilrollen vorne 3 Stück und hinten 2 Stück Kunststoffseilrollen

- für 28mm Seil

1 5,6m Auslegerzwischenstück Typ 1442 inkl. Abspannung und Verbindungsteile

3x 11,2m Auslegerzwischenstück Typ 1442

inkl. Abspannung und Verbindungsteile

1 Seilfangbügel am Ausleger, 1 Stück Serie Serie

1 Rollenmaske für Auslegerkopf (Seildurchmesser 26-28mm)

Achtung: Reduzierung der max. Tragkraft und Verringerung der

Anzahl der vorderen Seilrollen möglich!

 2 LED Scheinwerfer seitlich auf dem Oberwagen: je 1 Stück links

und 1 Stück rechts

1 Komplette Kransicherheitseinrichtung mit elektronischer

Lastmomentbegrenzung LMB für Hauptausleger mit:

Kran-Abnahme, Seilablaufsicherung für beide Hauptwinden inkl.

Lastgewichtsanzeige über die elektronische

Lastmomentbegrenzung und Eventrecorder, Aufzeichnung von

Informationen aus der Überlastsicherung

1 Standardlackierung: Karosserie, Ausleger RAL 6018 grün,

Kabine RAL 7038 grau,

Unterwagen, Oberwagenrahmen, Winden, A-Bock RAL 7022 grau

1 Bedienungs- und Wartungsanleitung zweifach

in deutscher oder englischer Sprache

1 Ersatzteillisten zweifach in deutscher oder englischer Sprache

15t Einzelhaken für 28mm Seil, 0 Rollen

Spezifikationsnummer: 015.28.0.0350

Traglast: 15t

für Seildurchmesser: 28mm

EH/ DH: Einzelhaken

Eigengewicht: 350kg

Zusatzgewicht ansteckbar: Nein

Seilrollenzahl: 0 mit Seilendpunkt

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Verwendung: 670E, 690HD, 6100HD, 6100E, 6130E, 6133E

ACHTUNG: Die Bestellung für Arbeitswerkzeuge ist verbindlich und

kann weder storniert noch geändert werden.

- Nettopreis ab Werk Straubing -

40t Einzelhaken für 28mm Seil, 1 Rolle

Spezifikationsnummer: 040.28.1.0550

Traglast: 40t

für Seildurchmesser: 28mm

EH/ DH: Einzelhaken

Eigengewicht: 550kg

Zusatzgewicht ansteckbar: Nein

Seilrollenzahl: 1 mit Seilendpunkt

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Verwendung: 670E, 690HD

ACHTUNG: Die Bestellung für Arbeitswerkzeuge ist verbindlich und

kann

weder storniert noch geändert werden.

- Nettopreis ab Werk Straubing -

Gittermastkran SENNEBOGEN Hydraulik-Raupen-Kran 1100 R / K1 - Serie E
50 t Raupengittermastkran kann alternativ mit Sonderballast als 40 t mit 41,4m Hauptausleger eingesetzt werden. Einsatz auf Ponton möglich. 2. Winde und Schnabel optional.

SENNEBOGEN Hydraulik-Raupen-Kran 1100 R / K1 - Serie E

- Leistungspaket mit Cummins Dieselmotor QSB6.7-C173, 129kW/ 1850min -1,

wassergekühlt, Emissionen gemäß US EPA Tier 4 final/ EU Stufe IV

- Gegengewicht 18t

SENNEBOGEN MAXCAB Komfortfahrerkabine mit Schiebetüre inkl. Schiebescheibe, schwingungsgedämpft, getöntes Sicherheitsglas, Frontscheibe ausstellbar, Dachfenster, Scheibenwischer- Waschanlage für Front- und Dachscheibe

- Starker Drehantrieb mit einem Drehgetriebe und Drehwerksfreilauf

- Moderne, leistungsfähige Hydraulikanlage in 4-Kreis-Technik

Sonnenrollo für Dachfenster, innen, nur für MAXCAB Kabine

Heiz- Klimaautomatik (Klimaanlage) mit zentralem Bedienteil, Frischluft- und Umluftstufe mit Partikelfilter, Defrosterschaltung, einstellbare Lüftungsdüsen für optimales Raumklima.

SENNEBOGEN Kontroll- & Diagnose-System SENCON

Kranwinde, 85kN Zugkraft (max. 120kN in der 1. Lage) mit Sonderrillung (System Lebus), Seildurchmesser 22mm, wartungsarm (hintere Winde 1)

1 Keilschloss inkl. Keil für Hubseil, Durchmesser 20-22mm, lose der Maschine beigelegt.

Hydraulisch teleskopierbarer Unterwagen T41/380-2, Laufwerk B6, Zugkraft 460kN

Kamerasystem - Basispaket mit 2 Kameras und 1 Farbmonitor 7':

- 1 x Rückfahrkamera

- 1 x Kamera an rechter Seite der Maschine

1 Stück Handfeuerlöscher Typ PD6

Beleuchtungspaket Crane Line Raupenkran bestehend aus:

1 Stück LED Arbeitsscheinwerfer (24 V / 50 Watt) montiert auf dem Oberwagen vorne rechts, 2 Stück Scheinwerfer vorne im Kabinendach integriert.

Drehgeschwindigkeitsregulierung 3-stufig

Wartungsfreie Raupenkette B6 (55 Glieder) mit 700mm 3-Steg-Bodenplatten, abgeschrägt

für T41/380, R44D/380

Komplette Kransicherheitseinrichtung mit elektronischer Lastmomentbegrenzung LMB für Hauptausleger mit:

Kran-Abnahme, Seilablaufsicherung für beide Hauptwinden inkl. Lastgewichtsanzeige über die elektronische Lastmomentbegrenzung und Eventrecorder, Aufzeichnung von Informationen aus der Überlastsicherung.

SENNEBOGEN MAXCAB Komfortfahrerkabine mit Schiebetüre inkl. Schiebescheibe, schwingungsgedämpft, getöntes Sicherheitsglas, Frontscheibe ausstellbar, Dachfenster, Scheibenwischer- Waschanlage für Front- und Dachscheibe, Radiovorbereitung mit Antenne und Lautsprecher, 2 Scheinwerfer vorne im Dach integriert.

Luftgefederter Komfort-Fahrersitz mit Bandscheibenstütze, Sitzheizung und Kopfstütze

Sicherheitsgurt / 2 Zoll - Standard

Standardlackierung: Karosserie, Ausleger RAL 6018 grün,

Kabine RAL 7038 grau,

Unterwagen, Oberwagenrahmen, Winden, A-Bock RAL 7022 grau

Bedienungs- und Wartungsanleitung zweifach

in deutscher oder englischer Sprache

Ersatzteillisten zweifach in deutscher oder englischer Sprache

Kranwinde, 85kN Zugkraft (max. 120kN in der 1. Lage) mit Sonderrillung (System Lebus), Seildurchmesser 22mm, wartungsarm (vordere Winde 2)

Ballastablegeeinrichtung mit 2 Stück Hydraulikzylinder, Zubehör inkl. Gehänge für Ballastverladung

- nur für Raupenunterwagen

SENNEBOGEN Hydro-Clean:

Hydraulikfeinstfiltersystem mit Wasserabsorption, Verschmutzungsanzeige (erhöhte Ölreinheit und Ölstandzeiten), empfohlene Ausstattung besonders bei Verwendung von Bioöl

Befüllung mit Panolin HLP Synth Eco 46

Endrohrschalldämpfer für Tier 4 final Motoren

Grundausleger mit 2-Achs Hammerkopfausführung, Länge 10,3 m bestehend aus:

- Abspannbock

- Auslegerverstellwinde mit Verstellseil und Abspannseile

- 4,4m Auslegerfuß Typ 1370

- 5,9m Auslegerkopfstück Typ 1370, ohne Seilrollen

Kunststoffseilrollen für 22mm Seildurchmesser, 3 Seilrollen vorne und 2 Seilrollen hinten (nur in Verbindung mit Hauptausleger)

2,8m Auslegerzwischenstück SH Typ 1370,

inkl. Abspannseile und Verbindungsteile

5,6m Auslegerzwischenstück SH Typ 1370,

inkl. Abspannung und Verbindungsteile12559

3x 11,2m Auslegerzwischenstück SH Typ 1370,

inkl. Abspannung und Verbindungsteile

Schnabelausleger für Kranlasten bis 8,5t - für 22mm Seil

Dachfenster in Panzerglasausführung für MAXCAB Komfortfahrerkabine

Radio mit USB- und SD-Anschluss, MP3 und Bluetooth Funktion

Trittrost neben Kabine (abnehmbar)

Ritzel-Zahn-Schmierung für Drehkranz, Schmierpumpe von der Kabine zu betätigen, mit Spezialfett und Ritzelschmiersystem

1 Stück LED Zusatz-Scheinwerfer.

Position bitte exakt angeben: 2x fest verbaut hinten auf dem Ballast, links und rechts, 1x fest verbaut auf der Kabine hinten rechts, auf die Winden gerichtet

2 LED Scheinwerfer (24V / 50W) stoßunempfindlich, pendelnd am Auslegerkopf für bessere Ausleuchtung inklusive Kabeltrommel und Kabel

1 Rundumleuchte an der Kabine

10t Einzelhaken für 22mm Seil, 0 Rollen

Spezifikationsnummer: 010.22.0.0200

Traglast: 10t

für Seildurchmesser: 22mm

EH/ DH: Einzelhaken

Eigengewicht: 200kg

Zusatzgewicht ansteckbar: Nein

Seilrollenzahl: 0 mit Seilendpunkt

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Verwendung: 1100E, 2200E, 630E, 640E

25t Einzelhaken für 22mm Seil, 1 Rolle

Spezifikationsnummer: 025.22.1.0450

Traglast: 25t

für Seildurchmesser: 22mm

EH/ DH: Einzelhaken

Eigengewicht: 450kg

Zusatzgewicht ansteckbar: Nein

Seilrollenzahl: 1 mit Seilendpunkt

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Verwendung: 2200E

40t Einzelhaken für 22mm Seil, 2 Rollen

Spezifikationsnummer: 040.22.2.0350

Traglast: 40t

für Seildurchmesser: 22mm

EH/ DH: Einzelhaken

Eigengewicht: 350kg

Zusatzgewicht ansteckbar: Nein

Seilrollenzahl: 2 mit Seilendpunkt

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Verwendung: 1100E, 630E, 640EKran-Hubseil, drehungsfrei, Durchmesser 22mm (Standard)

 140m Seiltyp: Hubseil

Seildurchmesser (mm): 22mm

Schlagart und -richtung: Gleichschlag rechts (zZ)

Mindestbruchkraft = 425 kN

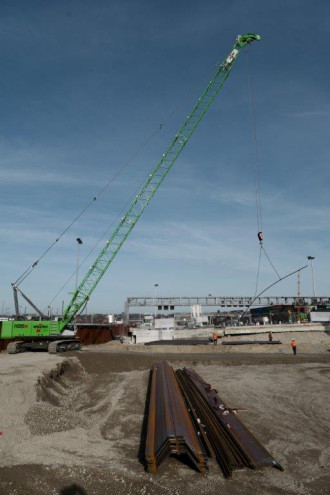

Gittermastkran SENNEBOGEN Hydraulik-Raupen-Kran 1100 R / K1 - Serie E
50 t Raupengittermastkran kann alternativ mit Sonderballast als 40 t mit 41,4m Hauptausleger eingesetzt werden. Einsatz auf Ponton möglich. 2. Winde und Schnabel optional.

SENNEBOGEN Hydraulik-Raupen-Kran 1100 R / K1 - Serie E

- Leistungspaket mit Cummins Dieselmotor QSB6.7-C173, 129kW/ 1850min -1,

wassergekühlt, Emissionen gemäß US EPA Tier 4 final/ EU Stufe IV

- Gegengewicht 18t

SENNEBOGEN MAXCAB Komfortfahrerkabine mit Schiebetüre inkl. Schiebescheibe, schwingungsgedämpft, getöntes Sicherheitsglas, Frontscheibe ausstellbar, Dachfenster, Scheibenwischer- Waschanlage für Front- und Dachscheibe

- Starker Drehantrieb mit einem Drehgetriebe und Drehwerksfreilauf

- Moderne, leistungsfähige Hydraulikanlage in 4-Kreis-Technik

Sonnenrollo für Dachfenster, innen, nur für MAXCAB Kabine

Heiz- Klimaautomatik (Klimaanlage) mit zentralem Bedienteil, Frischluft- und Umluftstufe mit Partikelfilter, Defrosterschaltung, einstellbare Lüftungsdüsen für optimales Raumklima.

SENNEBOGEN Kontroll- & Diagnose-System SENCON

Kranwinde, 85kN Zugkraft (max. 120kN in der 1. Lage) mit Sonderrillung (System Lebus), Seildurchmesser 22mm, wartungsarm (hintere Winde 1)

1 Keilschloss inkl. Keil für Hubseil, Durchmesser 20-22mm, lose der Maschine beigelegt.

Hydraulisch teleskopierbarer Unterwagen T41/380-2, Laufwerk B6, Zugkraft 460kN

Kamerasystem - Basispaket mit 2 Kameras und 1 Farbmonitor 7':

- 1 x Rückfahrkamera

- 1 x Kamera an rechter Seite der Maschine

1 Stück Handfeuerlöscher Typ PD6

Beleuchtungspaket Crane Line Raupenkran bestehend aus:

1 Stück LED Arbeitsscheinwerfer (24 V / 50 Watt) montiert auf dem Oberwagen vorne rechts, 2 Stück Scheinwerfer vorne im Kabinendach integriert.

Drehgeschwindigkeitsregulierung 3-stufig

Wartungsfreie Raupenkette B6 (55 Glieder) mit 700mm 3-Steg-Bodenplatten, abgeschrägt

für T41/380, R44D/380

Komplette Kransicherheitseinrichtung mit elektronischer Lastmomentbegrenzung LMB für Hauptausleger mit:

Kran-Abnahme, Seilablaufsicherung für beide Hauptwinden inkl. Lastgewichtsanzeige über die elektronische Lastmomentbegrenzung und Eventrecorder, Aufzeichnung von Informationen aus der Überlastsicherung.

SENNEBOGEN MAXCAB Komfortfahrerkabine mit Schiebetüre inkl. Schiebescheibe, schwingungsgedämpft, getöntes Sicherheitsglas, Frontscheibe ausstellbar, Dachfenster, Scheibenwischer- Waschanlage für Front- und Dachscheibe, Radiovorbereitung mit Antenne und Lautsprecher, 2 Scheinwerfer vorne im Dach integriert.

Luftgefederter Komfort-Fahrersitz mit Bandscheibenstütze, Sitzheizung und Kopfstütze

Sicherheitsgurt / 2 Zoll - Standard

Standardlackierung: Karosserie, Ausleger RAL 6018 grün,

Kabine RAL 7038 grau,

Unterwagen, Oberwagenrahmen, Winden, A-Bock RAL 7022 grau

Bedienungs- und Wartungsanleitung zweifach

in deutscher oder englischer Sprache

Ersatzteillisten zweifach in deutscher oder englischer Sprache

Kranwinde, 85kN Zugkraft (max. 120kN in der 1. Lage) mit Sonderrillung (System Lebus), Seildurchmesser 22mm, wartungsarm (vordere Winde 2)

Ballastablegeeinrichtung mit 2 Stück Hydraulikzylinder, Zubehör inkl. Gehänge für Ballastverladung

- nur für Raupenunterwagen

SENNEBOGEN Hydro-Clean:

Hydraulikfeinstfiltersystem mit Wasserabsorption, Verschmutzungsanzeige (erhöhte Ölreinheit und Ölstandzeiten), empfohlene Ausstattung besonders bei Verwendung von Bioöl

Befüllung mit Panolin HLP Synth Eco 46

Endrohrschalldämpfer für Tier 4 final Motoren

Grundausleger mit 2-Achs Hammerkopfausführung, Länge 10,3 m bestehend aus:

- Abspannbock

- Auslegerverstellwinde mit Verstellseil und Abspannseile

- 4,4m Auslegerfuß Typ 1370

- 5,9m Auslegerkopfstück Typ 1370, ohne Seilrollen

Kunststoffseilrollen für 22mm Seildurchmesser, 3 Seilrollen vorne und 2 Seilrollen hinten (nur in Verbindung mit Hauptausleger)

2,8m Auslegerzwischenstück SH Typ 1370,

inkl. Abspannseile und Verbindungsteile

5,6m Auslegerzwischenstück SH Typ 1370,

inkl. Abspannung und Verbindungsteile12559

3x 11,2m Auslegerzwischenstück SH Typ 1370,

inkl. Abspannung und Verbindungsteile

Schnabelausleger für Kranlasten bis 8,5t - für 22mm Seil

Dachfenster in Panzerglasausführung für MAXCAB Komfortfahrerkabine

Radio mit USB- und SD-Anschluss, MP3 und Bluetooth Funktion

Trittrost neben Kabine (abnehmbar)

Ritzel-Zahn-Schmierung für Drehkranz, Schmierpumpe von der Kabine zu betätigen, mit Spezialfett und Ritzelschmiersystem

1 Stück LED Zusatz-Scheinwerfer.

Position bitte exakt angeben: 2x fest verbaut hinten auf dem Ballast, links und rechts, 1x fest verbaut auf der Kabine hinten rechts, auf die Winden gerichtet

2 LED Scheinwerfer (24V / 50W) stoßunempfindlich, pendelnd am Auslegerkopf für bessere Ausleuchtung inklusive Kabeltrommel und Kabel

1 Rundumleuchte an der Kabine

10t Einzelhaken für 22mm Seil, 0 Rollen

Spezifikationsnummer: 010.22.0.0200

Traglast: 10t

für Seildurchmesser: 22mm

EH/ DH: Einzelhaken

Eigengewicht: 200kg

Zusatzgewicht ansteckbar: Nein

Seilrollenzahl: 0 mit Seilendpunkt

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Verwendung: 1100E, 2200E, 630E, 640E

25t Einzelhaken für 22mm Seil, 1 Rolle

Spezifikationsnummer: 025.22.1.0450

Traglast: 25t

für Seildurchmesser: 22mm

EH/ DH: Einzelhaken

Eigengewicht: 450kg

Zusatzgewicht ansteckbar: Nein

Seilrollenzahl: 1 mit Seilendpunkt

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Verwendung: 2200E

40t Einzelhaken für 22mm Seil, 2 Rollen

Spezifikationsnummer: 040.22.2.0350

Traglast: 40t

für Seildurchmesser: 22mm

EH/ DH: Einzelhaken

Eigengewicht: 350kg

Zusatzgewicht ansteckbar: Nein

Seilrollenzahl: 2 mit Seilendpunkt

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Verwendung: 1100E, 630E, 640EKran-Hubseil, drehungsfrei, Durchmesser 22mm (Standard)

 140m Seiltyp: Hubseil

Seildurchmesser (mm): 22mm

Schlagart und -richtung: Gleichschlag rechts (zZ)

Mindestbruchkraft = 425 kN

Raupenkran SENNEBOGEN 670 HD - Seilkran Vollhydraulischer Seilbagger

Serie E

- Raupenunterwagen hydraulisch teleskopierbar

- Cummins Motor X12, 321kW/1800min-1,

Abgas-Emissionen Verordnung

(EU) 2016/1628 Stufe V/US EPA Tier 4 final, wassergekühlt

inklusive

elektrisch beheizbarem Wasserabscheider mit Kraftstoffvorfilter

24V

und Vorabscheider für Luftfilter

- Diesel-Partikelfilter (DPF)

- Leerlaufstoppautomatik für Dieselmotor

- Eco-Schaltung für Dieselmotor

- SENNEBOGEN MAXCAB - Kabine mit Schiebetüre,

Scheibenwischer und Waschanlage für Front- und Dachscheibe

- Heiz- Klimaautomatik mit zentralem Bedienteil

- SENNEBOGEN Kontroll- & Diagnose-System SENCON

- Beleuchtungspaket:

2 Stück Scheinwerfer vorne im Kabinendach integriert

1 Stück LED Arbeitsscheinwerfer (24V/50W) am Oberwagen

vorne rechts

- Kamerasystem - Basispaket mit 2 Kameras beinhaltet 1

Farbmonitor 7',

Monitor mit 4-fach Splittung, bis maximal 4 Kameras erweiterbar,

2x Farbkamera mit 115° Bildwinkel für Rückfahrkamera und

rechte Seite der Maschine

- Starke 3 Kreis Hydraulikanlage

- Starker Drehantrieb mit zwei Drehgetrieben, Drehwerksfreilauf

- Gegengewicht 22t

- Werkzeug

WICHTIGER HINWEIS

Für Großmaschinen, Stationärgeräte, Sonderausführungen und

Geräte die im zerlegten Zustand geliefert werden, sollte unbedingt

Fachpersonal von SENNEBOGEN zum Aufbau und

Inbetriebnahme bestellt werden. SENNEBOGEN übernimmt keine

Haftung für spätere Probleme, die auf unsachgemäße Montage

oder Inbetriebnahme zurückzuführen sind. SENNEBOGEN

übernimmt keine Haftung für Modifikationen oder Umbauten durch

nicht geschulte oder nicht autorisierte Personen oder Firmen

Hydraulisch teleskopierbarer Unterwagen T83/390 mit Laufwerk

B7, Länge 6000mm, mit Zugkraft ca. 500kN

Wartungsfreie Raupenkette B7 (58 Glieder) mit 700mm

3-Steg-Bodenplatten, abgeschrägt

für R43/400, R44D/380, R44/400, T83/390

SENNEBOGEN MAXCAB Komfortfahrerkabine mit Schiebetüre

inkl. Schiebescheibe, schwingungsgedämpft, getöntes

Sicherheitsglas, Frontscheibe ausstellbar, Dachfenster,

Scheibenwischer- Waschanlage für Front- und Dachscheibe,

Radiovorbereitung mit Antenne und Lautsprecher, 2 Scheinwerfer

vorne im Dach integriert.

1 Luftgefederter Komfort-Fahrersitz mit Bandscheibenstütze,

Sitzheizung und Kopfstütze

1 Sicherheitsgurt / 2 Zoll - Standard

1 Sonnenrollo für Dachfenster, innen, nur für MAXCAB Kabine

1 Radio mit USB-Anschluss, MP3 und Bluetooth Funktion

1 Trittrost neben Kabine (klappbar und abnehmbar)

1 Stück LED Zusatz-Scheinwerfer (24V / 50 Watt)

auf dem Kabinendach hinten rechts montiert

1 Stück LED Zusatz-Scheinwerfer (24V / 50 Watt)

auf dem Kabinendach hinten links montiert

1 2,8m Auslegerzwischenstück Typ 1442

inkl. Abspannung und Verbindungsteile

 2 LED Scheinwerfer (24V / 50W) stoßunempfindlich, pendelnd am

Auslegerkopf für bessere Ausleuchtung inklusive Kabeltrommel

und Kabel

1 Standard Betriebsstoffe (Öle und Fette) für Umgebungstemperaturen

von -20°C bis +40°C, für Dieselmaschinen

Hinweis: Hydrauliköltyp ist separat anzugeben

1 Schnabelausleger S 12.4 für Kranlasten bis 12t - für 28mm Seil

1 Hydraulikölbefüllung mit Shell Spirax S4 TXM für Einsatztemperaturen bis ca. -10°C

1 SENNEBOGEN Hydro-Clean:

Hydraulikfeinstfiltersystem mit Wasserabsorption,

Verschmutzungsanzeige (erhöhte Ölreinheit und Ölstandzeiten),

empfohlene Ausstattung besonders bei Verwendung von Bioöl

2 Stück Handfeuerlöscher Typ PD6

1 Ballastablageeinrichtung über A- Bock inklusive Gehänge zum

Verheben der Gegengewichte.

1 Automatische Ritzel-Zahn-Schmierung für Drehkranz,

Schmierpumpe mit integrierter Steuerung, mit Spezialfett und

Ritzelschmiersystem

1 Automatische Zentralschmierung für:

- Laufbahn innen Rollendrehverbindung

- Auslegerfußpunkt

1 Greiferberuhigungswinde 18kN vollhydraulisch mit Umlenkrolle inkl.

Seil und Seilschloss, mit Zusatzsteuerung (Zugkraftverstellung/Freilauf) der Greiferberuhigungswinde für optimales Arbeiten bei z.B. Abbrucharbeiten

1 Kran-Freifallwinde 200kN Zugkraft mit Sonderrillung (SystemLebus),

Seildurchmesser 28mm, wartungsarm (hintere Winde 1) (anstelle 160kN).

1 Kran-Freifallwinde 200kN Zugkraft mit Sonderrillung (System Lebus),

Seildurchmesser 28mm, wartungsarm (vordere Winde 2) (anstelle 160kN).

2x Seilspannrolle für FF-Winde 200kN

1 Combilink - Umschaltung Kran-/Freifallbetrieb für hintere Winde 1

1 Combilink - Umschaltung Kran-/Freifallbetrieb für vordere Winde 2

1 Voreinstellbare Seilrestzugkraft, über Vorwahlschalter zuschaltbar

(hintere Winde 1)

1 Voreinstellbare Seilrestzugkraft, über Vorwahlschalter zuschaltbar

(vordere Winde 2)

1 Windenfreilauf für optimale Greiferfüllung (hintere Winde 1),

für Umschlageinsatz

1 Vorbereitung für Anbau einer Greiferberuhigungswinde, hydraulische und elektrische Steuerung für den späteren Anbau einer Greiferberuhigungswinde, Anschlüsse bis Schottplatte verlegt Funktion:

- Zugkraftverstellung bis 100% proportional bei Betätigung des

Joysticks bzw. Fußpedal

- Zugkraftvoreinstellung von 0-50% mittels Potentiometer

- Sofortige 100%ige Zugkraft der Winde mittels Knopfbetätigung

am Joystick

- Freilauffunktion der Winde bei Knopfbetätigung am Joystick

1 Windensynchronisation mit Tiefenmesseinrichtung über

Windentrommel an beiden Hauptwinden, inklusive

Lagenkompensation; mit über Display programmierbaren

Abschaltpunkten in beiden Richtungen.

Windenbewegungsanzeige

1 Grundausleger mit 2-Achs Hammerkopfausführung, Länge 12,1m

bestehend aus:

- Abspannbock

- Auslegerverstellwinde mit Verstellseil und Abspannseile

- 5,5m Auslegerfuß Typ 1442

- 6,6m Auslegerkopfstück Typ 1442, ohne Seilrollen

- Rückfallstützen mit hydraulischer Vorspannung

- 1 Stück Seilfangbügel

1 Stahlseilrollen vorne 3 Stück und hinten 2 Stück Kunststoffseilrollen

- für 28mm Seil

1 5,6m Auslegerzwischenstück Typ 1442 inkl. Abspannung und Verbindungsteile

3x 11,2m Auslegerzwischenstück Typ 1442

inkl. Abspannung und Verbindungsteile

1 Seilfangbügel am Ausleger, 1 Stück Serie Serie

1 Rollenmaske für Auslegerkopf (Seildurchmesser 26-28mm)

Achtung: Reduzierung der max. Tragkraft und Verringerung der

Anzahl der vorderen Seilrollen möglich!

 2 LED Scheinwerfer seitlich auf dem Oberwagen: je 1 Stück links

und 1 Stück rechts

1 Komplette Kransicherheitseinrichtung mit elektronischer

Lastmomentbegrenzung LMB für Hauptausleger mit:

Kran-Abnahme, Seilablaufsicherung für beide Hauptwinden inkl.

Lastgewichtsanzeige über die elektronische

Lastmomentbegrenzung und Eventrecorder, Aufzeichnung von

Informationen aus der Überlastsicherung

1 Standardlackierung: Karosserie, Ausleger RAL 6018 grün,

Kabine RAL 7038 grau,

Unterwagen, Oberwagenrahmen, Winden, A-Bock RAL 7022 grau

1 Bedienungs- und Wartungsanleitung zweifach

in deutscher oder englischer Sprache

1 Ersatzteillisten zweifach in deutscher oder englischer Sprache

15t Einzelhaken für 28mm Seil, 0 Rollen

Spezifikationsnummer: 015.28.0.0350

Traglast: 15t

für Seildurchmesser: 28mm

EH/ DH: Einzelhaken

Eigengewicht: 350kg

Zusatzgewicht ansteckbar: Nein

Seilrollenzahl: 0 mit Seilendpunkt

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Verwendung: 670E, 690HD, 6100HD, 6100E, 6130E, 6133E

ACHTUNG: Die Bestellung für Arbeitswerkzeuge ist verbindlich und

kann weder storniert noch geändert werden.

- Nettopreis ab Werk Straubing -

40t Einzelhaken für 28mm Seil, 1 Rolle

Spezifikationsnummer: 040.28.1.0550

Traglast: 40t

für Seildurchmesser: 28mm

EH/ DH: Einzelhaken

Eigengewicht: 550kg

Zusatzgewicht ansteckbar: Nein

Seilrollenzahl: 1 mit Seilendpunkt

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Verwendung: 670E, 690HD

ACHTUNG: Die Bestellung für Arbeitswerkzeuge ist verbindlich und

kann

weder storniert noch geändert werden.

- Nettopreis ab Werk Straubing -

Raupenkran SENNEBOGEN 670 HD - Seilkran Vollhydraulischer Seilbagger

Serie E

- Raupenunterwagen hydraulisch teleskopierbar

- Cummins Motor X12, 321kW/1800min-1,

Abgas-Emissionen Verordnung

(EU) 2016/1628 Stufe V/US EPA Tier 4 final, wassergekühlt

inklusive

elektrisch beheizbarem Wasserabscheider mit Kraftstoffvorfilter

24V

und Vorabscheider für Luftfilter

- Diesel-Partikelfilter (DPF)

- Leerlaufstoppautomatik für Dieselmotor

- Eco-Schaltung für Dieselmotor

- SENNEBOGEN MAXCAB - Kabine mit Schiebetüre,

Scheibenwischer und Waschanlage für Front- und Dachscheibe

- Heiz- Klimaautomatik mit zentralem Bedienteil

- SENNEBOGEN Kontroll- & Diagnose-System SENCON

- Beleuchtungspaket:

2 Stück Scheinwerfer vorne im Kabinendach integriert

1 Stück LED Arbeitsscheinwerfer (24V/50W) am Oberwagen

vorne rechts

- Kamerasystem - Basispaket mit 2 Kameras beinhaltet 1

Farbmonitor 7',

Monitor mit 4-fach Splittung, bis maximal 4 Kameras erweiterbar,

2x Farbkamera mit 115° Bildwinkel für Rückfahrkamera und

rechte Seite der Maschine

- Starke 3 Kreis Hydraulikanlage

- Starker Drehantrieb mit zwei Drehgetrieben, Drehwerksfreilauf

- Gegengewicht 22t

- Werkzeug

WICHTIGER HINWEIS

Für Großmaschinen, Stationärgeräte, Sonderausführungen und

Geräte die im zerlegten Zustand geliefert werden, sollte unbedingt

Fachpersonal von SENNEBOGEN zum Aufbau und

Inbetriebnahme bestellt werden. SENNEBOGEN übernimmt keine

Haftung für spätere Probleme, die auf unsachgemäße Montage

oder Inbetriebnahme zurückzuführen sind. SENNEBOGEN

übernimmt keine Haftung für Modifikationen oder Umbauten durch

nicht geschulte oder nicht autorisierte Personen oder Firmen

Hydraulisch teleskopierbarer Unterwagen T83/390 mit Laufwerk

B7, Länge 6000mm, mit Zugkraft ca. 500kN

Wartungsfreie Raupenkette B7 (58 Glieder) mit 700mm

3-Steg-Bodenplatten, abgeschrägt

für R43/400, R44D/380, R44/400, T83/390

SENNEBOGEN MAXCAB Komfortfahrerkabine mit Schiebetüre

inkl. Schiebescheibe, schwingungsgedämpft, getöntes

Sicherheitsglas, Frontscheibe ausstellbar, Dachfenster,

Scheibenwischer- Waschanlage für Front- und Dachscheibe,

Radiovorbereitung mit Antenne und Lautsprecher, 2 Scheinwerfer

vorne im Dach integriert.

1 Luftgefederter Komfort-Fahrersitz mit Bandscheibenstütze,

Sitzheizung und Kopfstütze

1 Sicherheitsgurt / 2 Zoll - Standard

1 Sonnenrollo für Dachfenster, innen, nur für MAXCAB Kabine

1 Radio mit USB-Anschluss, MP3 und Bluetooth Funktion

1 Trittrost neben Kabine (klappbar und abnehmbar)

1 Stück LED Zusatz-Scheinwerfer (24V / 50 Watt)

auf dem Kabinendach hinten rechts montiert

1 Stück LED Zusatz-Scheinwerfer (24V / 50 Watt)

auf dem Kabinendach hinten links montiert

1 2,8m Auslegerzwischenstück Typ 1442

inkl. Abspannung und Verbindungsteile

 2 LED Scheinwerfer (24V / 50W) stoßunempfindlich, pendelnd am

Auslegerkopf für bessere Ausleuchtung inklusive Kabeltrommel

und Kabel

1 Standard Betriebsstoffe (Öle und Fette) für Umgebungstemperaturen

von -20°C bis +40°C, für Dieselmaschinen

Hinweis: Hydrauliköltyp ist separat anzugeben

1 Schnabelausleger S 12.4 für Kranlasten bis 12t - für 28mm Seil

1 Hydraulikölbefüllung mit Shell Spirax S4 TXM für Einsatztemperaturen bis ca. -10°C

1 SENNEBOGEN Hydro-Clean:

Hydraulikfeinstfiltersystem mit Wasserabsorption,

Verschmutzungsanzeige (erhöhte Ölreinheit und Ölstandzeiten),

empfohlene Ausstattung besonders bei Verwendung von Bioöl

2 Stück Handfeuerlöscher Typ PD6

1 Ballastablageeinrichtung über A- Bock inklusive Gehänge zum

Verheben der Gegengewichte.

1 Automatische Ritzel-Zahn-Schmierung für Drehkranz,

Schmierpumpe mit integrierter Steuerung, mit Spezialfett und

Ritzelschmiersystem

1 Automatische Zentralschmierung für:

- Laufbahn innen Rollendrehverbindung

- Auslegerfußpunkt

1 Greiferberuhigungswinde 18kN vollhydraulisch mit Umlenkrolle inkl.

Seil und Seilschloss, mit Zusatzsteuerung (Zugkraftverstellung/Freilauf) der Greiferberuhigungswinde für optimales Arbeiten bei z.B. Abbrucharbeiten

1 Kran-Freifallwinde 200kN Zugkraft mit Sonderrillung (SystemLebus),

Seildurchmesser 28mm, wartungsarm (hintere Winde 1) (anstelle 160kN).

1 Kran-Freifallwinde 200kN Zugkraft mit Sonderrillung (System Lebus),

Seildurchmesser 28mm, wartungsarm (vordere Winde 2) (anstelle 160kN).

2x Seilspannrolle für FF-Winde 200kN

1 Combilink - Umschaltung Kran-/Freifallbetrieb für hintere Winde 1

1 Combilink - Umschaltung Kran-/Freifallbetrieb für vordere Winde 2

1 Voreinstellbare Seilrestzugkraft, über Vorwahlschalter zuschaltbar

(hintere Winde 1)

1 Voreinstellbare Seilrestzugkraft, über Vorwahlschalter zuschaltbar

(vordere Winde 2)

1 Windenfreilauf für optimale Greiferfüllung (hintere Winde 1),

für Umschlageinsatz

1 Vorbereitung für Anbau einer Greiferberuhigungswinde, hydraulische und elektrische Steuerung für den späteren Anbau einer Greiferberuhigungswinde, Anschlüsse bis Schottplatte verlegt Funktion:

- Zugkraftverstellung bis 100% proportional bei Betätigung des

Joysticks bzw. Fußpedal

- Zugkraftvoreinstellung von 0-50% mittels Potentiometer

- Sofortige 100%ige Zugkraft der Winde mittels Knopfbetätigung

am Joystick

- Freilauffunktion der Winde bei Knopfbetätigung am Joystick

1 Windensynchronisation mit Tiefenmesseinrichtung über

Windentrommel an beiden Hauptwinden, inklusive

Lagenkompensation; mit über Display programmierbaren

Abschaltpunkten in beiden Richtungen.

Windenbewegungsanzeige

1 Grundausleger mit 2-Achs Hammerkopfausführung, Länge 12,1m

bestehend aus:

- Abspannbock

- Auslegerverstellwinde mit Verstellseil und Abspannseile

- 5,5m Auslegerfuß Typ 1442

- 6,6m Auslegerkopfstück Typ 1442, ohne Seilrollen

- Rückfallstützen mit hydraulischer Vorspannung

- 1 Stück Seilfangbügel

1 Stahlseilrollen vorne 3 Stück und hinten 2 Stück Kunststoffseilrollen

- für 28mm Seil

1 5,6m Auslegerzwischenstück Typ 1442 inkl. Abspannung und Verbindungsteile

3x 11,2m Auslegerzwischenstück Typ 1442

inkl. Abspannung und Verbindungsteile

1 Seilfangbügel am Ausleger, 1 Stück Serie Serie

1 Rollenmaske für Auslegerkopf (Seildurchmesser 26-28mm)

Achtung: Reduzierung der max. Tragkraft und Verringerung der

Anzahl der vorderen Seilrollen möglich!

 2 LED Scheinwerfer seitlich auf dem Oberwagen: je 1 Stück links

und 1 Stück rechts

1 Komplette Kransicherheitseinrichtung mit elektronischer

Lastmomentbegrenzung LMB für Hauptausleger mit:

Kran-Abnahme, Seilablaufsicherung für beide Hauptwinden inkl.

Lastgewichtsanzeige über die elektronische

Lastmomentbegrenzung und Eventrecorder, Aufzeichnung von

Informationen aus der Überlastsicherung

1 Standardlackierung: Karosserie, Ausleger RAL 6018 grün,

Kabine RAL 7038 grau,

Unterwagen, Oberwagenrahmen, Winden, A-Bock RAL 7022 grau

1 Bedienungs- und Wartungsanleitung zweifach

in deutscher oder englischer Sprache

1 Ersatzteillisten zweifach in deutscher oder englischer Sprache

15t Einzelhaken für 28mm Seil, 0 Rollen

Spezifikationsnummer: 015.28.0.0350

Traglast: 15t

für Seildurchmesser: 28mm

EH/ DH: Einzelhaken

Eigengewicht: 350kg

Zusatzgewicht ansteckbar: Nein

Seilrollenzahl: 0 mit Seilendpunkt

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Verwendung: 670E, 690HD, 6100HD, 6100E, 6130E, 6133E

ACHTUNG: Die Bestellung für Arbeitswerkzeuge ist verbindlich und

kann weder storniert noch geändert werden.

- Nettopreis ab Werk Straubing -

40t Einzelhaken für 28mm Seil, 1 Rolle

Spezifikationsnummer: 040.28.1.0550

Traglast: 40t

für Seildurchmesser: 28mm

EH/ DH: Einzelhaken

Eigengewicht: 550kg

Zusatzgewicht ansteckbar: Nein

Seilrollenzahl: 1 mit Seilendpunkt

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Verwendung: 670E, 690HD

ACHTUNG: Die Bestellung für Arbeitswerkzeuge ist verbindlich und

kann

weder storniert noch geändert werden.

- Nettopreis ab Werk Straubing -

Gittermastkran SENNEBOGEN Hydraulik-Raupen-Kran 1100 R / K1 - Serie E
50 t Raupengittermastkran kann alternativ mit Sonderballast als 40 t mit 41,4m Hauptausleger eingesetzt werden. Einsatz auf Ponton möglich. 2. Winde und Schnabel optional.

SENNEBOGEN Hydraulik-Raupen-Kran 1100 R / K1 - Serie E

- Leistungspaket mit Cummins Dieselmotor QSB6.7-C173, 129kW/ 1850min -1,

wassergekühlt, Emissionen gemäß US EPA Tier 4 final/ EU Stufe IV

- Gegengewicht 18t

SENNEBOGEN MAXCAB Komfortfahrerkabine mit Schiebetüre inkl. Schiebescheibe, schwingungsgedämpft, getöntes Sicherheitsglas, Frontscheibe ausstellbar, Dachfenster, Scheibenwischer- Waschanlage für Front- und Dachscheibe

- Starker Drehantrieb mit einem Drehgetriebe und Drehwerksfreilauf

- Moderne, leistungsfähige Hydraulikanlage in 4-Kreis-Technik

Sonnenrollo für Dachfenster, innen, nur für MAXCAB Kabine

Heiz- Klimaautomatik (Klimaanlage) mit zentralem Bedienteil, Frischluft- und Umluftstufe mit Partikelfilter, Defrosterschaltung, einstellbare Lüftungsdüsen für optimales Raumklima.

SENNEBOGEN Kontroll- & Diagnose-System SENCON

Kranwinde, 85kN Zugkraft (max. 120kN in der 1. Lage) mit Sonderrillung (System Lebus), Seildurchmesser 22mm, wartungsarm (hintere Winde 1)

1 Keilschloss inkl. Keil für Hubseil, Durchmesser 20-22mm, lose der Maschine beigelegt.

Hydraulisch teleskopierbarer Unterwagen T41/380-2, Laufwerk B6, Zugkraft 460kN

Kamerasystem - Basispaket mit 2 Kameras und 1 Farbmonitor 7':

- 1 x Rückfahrkamera

- 1 x Kamera an rechter Seite der Maschine

1 Stück Handfeuerlöscher Typ PD6

Beleuchtungspaket Crane Line Raupenkran bestehend aus:

1 Stück LED Arbeitsscheinwerfer (24 V / 50 Watt) montiert auf dem Oberwagen vorne rechts, 2 Stück Scheinwerfer vorne im Kabinendach integriert.

Drehgeschwindigkeitsregulierung 3-stufig

Wartungsfreie Raupenkette B6 (55 Glieder) mit 700mm 3-Steg-Bodenplatten, abgeschrägt

für T41/380, R44D/380

Komplette Kransicherheitseinrichtung mit elektronischer Lastmomentbegrenzung LMB für Hauptausleger mit:

Kran-Abnahme, Seilablaufsicherung für beide Hauptwinden inkl. Lastgewichtsanzeige über die elektronische Lastmomentbegrenzung und Eventrecorder, Aufzeichnung von Informationen aus der Überlastsicherung.

SENNEBOGEN MAXCAB Komfortfahrerkabine mit Schiebetüre inkl. Schiebescheibe, schwingungsgedämpft, getöntes Sicherheitsglas, Frontscheibe ausstellbar, Dachfenster, Scheibenwischer- Waschanlage für Front- und Dachscheibe, Radiovorbereitung mit Antenne und Lautsprecher, 2 Scheinwerfer vorne im Dach integriert.

Luftgefederter Komfort-Fahrersitz mit Bandscheibenstütze, Sitzheizung und Kopfstütze

Sicherheitsgurt / 2 Zoll - Standard

Standardlackierung: Karosserie, Ausleger RAL 6018 grün,

Kabine RAL 7038 grau,

Unterwagen, Oberwagenrahmen, Winden, A-Bock RAL 7022 grau

Bedienungs- und Wartungsanleitung zweifach

in deutscher oder englischer Sprache

Ersatzteillisten zweifach in deutscher oder englischer Sprache

Kranwinde, 85kN Zugkraft (max. 120kN in der 1. Lage) mit Sonderrillung (System Lebus), Seildurchmesser 22mm, wartungsarm (vordere Winde 2)

Ballastablegeeinrichtung mit 2 Stück Hydraulikzylinder, Zubehör inkl. Gehänge für Ballastverladung

- nur für Raupenunterwagen

SENNEBOGEN Hydro-Clean:

Hydraulikfeinstfiltersystem mit Wasserabsorption, Verschmutzungsanzeige (erhöhte Ölreinheit und Ölstandzeiten), empfohlene Ausstattung besonders bei Verwendung von Bioöl

Befüllung mit Panolin HLP Synth Eco 46

Endrohrschalldämpfer für Tier 4 final Motoren

Grundausleger mit 2-Achs Hammerkopfausführung, Länge 10,3 m bestehend aus:

- Abspannbock

- Auslegerverstellwinde mit Verstellseil und Abspannseile

- 4,4m Auslegerfuß Typ 1370

- 5,9m Auslegerkopfstück Typ 1370, ohne Seilrollen

Kunststoffseilrollen für 22mm Seildurchmesser, 3 Seilrollen vorne und 2 Seilrollen hinten (nur in Verbindung mit Hauptausleger)

2,8m Auslegerzwischenstück SH Typ 1370,

inkl. Abspannseile und Verbindungsteile

5,6m Auslegerzwischenstück SH Typ 1370,

inkl. Abspannung und Verbindungsteile12559

3x 11,2m Auslegerzwischenstück SH Typ 1370,

inkl. Abspannung und Verbindungsteile

Schnabelausleger für Kranlasten bis 8,5t - für 22mm Seil

Dachfenster in Panzerglasausführung für MAXCAB Komfortfahrerkabine

Radio mit USB- und SD-Anschluss, MP3 und Bluetooth Funktion

Trittrost neben Kabine (abnehmbar)

Ritzel-Zahn-Schmierung für Drehkranz, Schmierpumpe von der Kabine zu betätigen, mit Spezialfett und Ritzelschmiersystem

1 Stück LED Zusatz-Scheinwerfer.

Position bitte exakt angeben: 2x fest verbaut hinten auf dem Ballast, links und rechts, 1x fest verbaut auf der Kabine hinten rechts, auf die Winden gerichtet

2 LED Scheinwerfer (24V / 50W) stoßunempfindlich, pendelnd am Auslegerkopf für bessere Ausleuchtung inklusive Kabeltrommel und Kabel

1 Rundumleuchte an der Kabine

10t Einzelhaken für 22mm Seil, 0 Rollen

Spezifikationsnummer: 010.22.0.0200

Traglast: 10t

für Seildurchmesser: 22mm

EH/ DH: Einzelhaken

Eigengewicht: 200kg

Zusatzgewicht ansteckbar: Nein

Seilrollenzahl: 0 mit Seilendpunkt

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Verwendung: 1100E, 2200E, 630E, 640E

25t Einzelhaken für 22mm Seil, 1 Rolle

Spezifikationsnummer: 025.22.1.0450

Traglast: 25t

für Seildurchmesser: 22mm

EH/ DH: Einzelhaken

Eigengewicht: 450kg

Zusatzgewicht ansteckbar: Nein

Seilrollenzahl: 1 mit Seilendpunkt

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Verwendung: 2200E

40t Einzelhaken für 22mm Seil, 2 Rollen

Spezifikationsnummer: 040.22.2.0350

Traglast: 40t

für Seildurchmesser: 22mm

EH/ DH: Einzelhaken

Eigengewicht: 350kg

Zusatzgewicht ansteckbar: Nein

Seilrollenzahl: 2 mit Seilendpunkt

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Verwendung: 1100E, 630E, 640EKran-Hubseil, drehungsfrei, Durchmesser 22mm (Standard)

 140m Seiltyp: Hubseil

Seildurchmesser (mm): 22mm

Schlagart und -richtung: Gleichschlag rechts (zZ)

Mindestbruchkraft = 425 kN

Raupenkran SENNEBOGEN 670 HD - Seilkran Vollhydraulischer Seilbagger

Serie E

- Raupenunterwagen hydraulisch teleskopierbar

- Cummins Motor X12, 321kW/1800min-1,

Abgas-Emissionen Verordnung

(EU) 2016/1628 Stufe V/US EPA Tier 4 final, wassergekühlt

inklusive

elektrisch beheizbarem Wasserabscheider mit Kraftstoffvorfilter

24V

und Vorabscheider für Luftfilter

- Diesel-Partikelfilter (DPF)

- Leerlaufstoppautomatik für Dieselmotor

- Eco-Schaltung für Dieselmotor

- SENNEBOGEN MAXCAB - Kabine mit Schiebetüre,

Scheibenwischer und Waschanlage für Front- und Dachscheibe

- Heiz- Klimaautomatik mit zentralem Bedienteil

- SENNEBOGEN Kontroll- & Diagnose-System SENCON

- Beleuchtungspaket:

2 Stück Scheinwerfer vorne im Kabinendach integriert

1 Stück LED Arbeitsscheinwerfer (24V/50W) am Oberwagen

vorne rechts

- Kamerasystem - Basispaket mit 2 Kameras beinhaltet 1

Farbmonitor 7',

Monitor mit 4-fach Splittung, bis maximal 4 Kameras erweiterbar,

2x Farbkamera mit 115° Bildwinkel für Rückfahrkamera und

rechte Seite der Maschine

- Starke 3 Kreis Hydraulikanlage

- Starker Drehantrieb mit zwei Drehgetrieben, Drehwerksfreilauf

- Gegengewicht 22t

- Werkzeug

WICHTIGER HINWEIS

Für Großmaschinen, Stationärgeräte, Sonderausführungen und

Geräte die im zerlegten Zustand geliefert werden, sollte unbedingt

Fachpersonal von SENNEBOGEN zum Aufbau und

Inbetriebnahme bestellt werden. SENNEBOGEN übernimmt keine

Haftung für spätere Probleme, die auf unsachgemäße Montage

oder Inbetriebnahme zurückzuführen sind. SENNEBOGEN

übernimmt keine Haftung für Modifikationen oder Umbauten durch

nicht geschulte oder nicht autorisierte Personen oder Firmen

Hydraulisch teleskopierbarer Unterwagen T83/390 mit Laufwerk

B7, Länge 6000mm, mit Zugkraft ca. 500kN

Wartungsfreie Raupenkette B7 (58 Glieder) mit 700mm

3-Steg-Bodenplatten, abgeschrägt

für R43/400, R44D/380, R44/400, T83/390

SENNEBOGEN MAXCAB Komfortfahrerkabine mit Schiebetüre

inkl. Schiebescheibe, schwingungsgedämpft, getöntes

Sicherheitsglas, Frontscheibe ausstellbar, Dachfenster,

Scheibenwischer- Waschanlage für Front- und Dachscheibe,

Radiovorbereitung mit Antenne und Lautsprecher, 2 Scheinwerfer

vorne im Dach integriert.

1 Luftgefederter Komfort-Fahrersitz mit Bandscheibenstütze,

Sitzheizung und Kopfstütze

1 Sicherheitsgurt / 2 Zoll - Standard

1 Sonnenrollo für Dachfenster, innen, nur für MAXCAB Kabine

1 Radio mit USB-Anschluss, MP3 und Bluetooth Funktion

1 Trittrost neben Kabine (klappbar und abnehmbar)

1 Stück LED Zusatz-Scheinwerfer (24V / 50 Watt)

auf dem Kabinendach hinten rechts montiert

1 Stück LED Zusatz-Scheinwerfer (24V / 50 Watt)

auf dem Kabinendach hinten links montiert

1 2,8m Auslegerzwischenstück Typ 1442

inkl. Abspannung und Verbindungsteile

 2 LED Scheinwerfer (24V / 50W) stoßunempfindlich, pendelnd am

Auslegerkopf für bessere Ausleuchtung inklusive Kabeltrommel

und Kabel

1 Standard Betriebsstoffe (Öle und Fette) für Umgebungstemperaturen

von -20°C bis +40°C, für Dieselmaschinen

Hinweis: Hydrauliköltyp ist separat anzugeben

1 Schnabelausleger S 12.4 für Kranlasten bis 12t - für 28mm Seil

1 Hydraulikölbefüllung mit Shell Spirax S4 TXM für Einsatztemperaturen bis ca. -10°C

1 SENNEBOGEN Hydro-Clean:

Hydraulikfeinstfiltersystem mit Wasserabsorption,

Verschmutzungsanzeige (erhöhte Ölreinheit und Ölstandzeiten),

empfohlene Ausstattung besonders bei Verwendung von Bioöl

2 Stück Handfeuerlöscher Typ PD6

1 Ballastablageeinrichtung über A- Bock inklusive Gehänge zum

Verheben der Gegengewichte.

1 Automatische Ritzel-Zahn-Schmierung für Drehkranz,

Schmierpumpe mit integrierter Steuerung, mit Spezialfett und

Ritzelschmiersystem

1 Automatische Zentralschmierung für:

- Laufbahn innen Rollendrehverbindung

- Auslegerfußpunkt

1 Greiferberuhigungswinde 18kN vollhydraulisch mit Umlenkrolle inkl.

Seil und Seilschloss, mit Zusatzsteuerung (Zugkraftverstellung/Freilauf) der Greiferberuhigungswinde für optimales Arbeiten bei z.B. Abbrucharbeiten

1 Kran-Freifallwinde 200kN Zugkraft mit Sonderrillung (SystemLebus),

Seildurchmesser 28mm, wartungsarm (hintere Winde 1) (anstelle 160kN).

1 Kran-Freifallwinde 200kN Zugkraft mit Sonderrillung (System Lebus),

Seildurchmesser 28mm, wartungsarm (vordere Winde 2) (anstelle 160kN).

2x Seilspannrolle für FF-Winde 200kN

1 Combilink - Umschaltung Kran-/Freifallbetrieb für hintere Winde 1

1 Combilink - Umschaltung Kran-/Freifallbetrieb für vordere Winde 2

1 Voreinstellbare Seilrestzugkraft, über Vorwahlschalter zuschaltbar

(hintere Winde 1)

1 Voreinstellbare Seilrestzugkraft, über Vorwahlschalter zuschaltbar

(vordere Winde 2)

1 Windenfreilauf für optimale Greiferfüllung (hintere Winde 1),

für Umschlageinsatz

1 Vorbereitung für Anbau einer Greiferberuhigungswinde, hydraulische und elektrische Steuerung für den späteren Anbau einer Greiferberuhigungswinde, Anschlüsse bis Schottplatte verlegt Funktion:

- Zugkraftverstellung bis 100% proportional bei Betätigung des

Joysticks bzw. Fußpedal

- Zugkraftvoreinstellung von 0-50% mittels Potentiometer

- Sofortige 100%ige Zugkraft der Winde mittels Knopfbetätigung

am Joystick

- Freilauffunktion der Winde bei Knopfbetätigung am Joystick

1 Windensynchronisation mit Tiefenmesseinrichtung über

Windentrommel an beiden Hauptwinden, inklusive

Lagenkompensation; mit über Display programmierbaren

Abschaltpunkten in beiden Richtungen.

Windenbewegungsanzeige

1 Grundausleger mit 2-Achs Hammerkopfausführung, Länge 12,1m

bestehend aus:

- Abspannbock

- Auslegerverstellwinde mit Verstellseil und Abspannseile

- 5,5m Auslegerfuß Typ 1442

- 6,6m Auslegerkopfstück Typ 1442, ohne Seilrollen

- Rückfallstützen mit hydraulischer Vorspannung

- 1 Stück Seilfangbügel

1 Stahlseilrollen vorne 3 Stück und hinten 2 Stück Kunststoffseilrollen

- für 28mm Seil

1 5,6m Auslegerzwischenstück Typ 1442 inkl. Abspannung und Verbindungsteile

3x 11,2m Auslegerzwischenstück Typ 1442

inkl. Abspannung und Verbindungsteile

1 Seilfangbügel am Ausleger, 1 Stück Serie Serie

1 Rollenmaske für Auslegerkopf (Seildurchmesser 26-28mm)

Achtung: Reduzierung der max. Tragkraft und Verringerung der

Anzahl der vorderen Seilrollen möglich!

 2 LED Scheinwerfer seitlich auf dem Oberwagen: je 1 Stück links

und 1 Stück rechts

1 Komplette Kransicherheitseinrichtung mit elektronischer

Lastmomentbegrenzung LMB für Hauptausleger mit:

Kran-Abnahme, Seilablaufsicherung für beide Hauptwinden inkl.

Lastgewichtsanzeige über die elektronische

Lastmomentbegrenzung und Eventrecorder, Aufzeichnung von

Informationen aus der Überlastsicherung

1 Standardlackierung: Karosserie, Ausleger RAL 6018 grün,

Kabine RAL 7038 grau,

Unterwagen, Oberwagenrahmen, Winden, A-Bock RAL 7022 grau

1 Bedienungs- und Wartungsanleitung zweifach

in deutscher oder englischer Sprache

1 Ersatzteillisten zweifach in deutscher oder englischer Sprache

15t Einzelhaken für 28mm Seil, 0 Rollen

Spezifikationsnummer: 015.28.0.0350

Traglast: 15t

für Seildurchmesser: 28mm

EH/ DH: Einzelhaken

Eigengewicht: 350kg

Zusatzgewicht ansteckbar: Nein

Seilrollenzahl: 0 mit Seilendpunkt

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Verwendung: 670E, 690HD, 6100HD, 6100E, 6130E, 6133E

ACHTUNG: Die Bestellung für Arbeitswerkzeuge ist verbindlich und

kann weder storniert noch geändert werden.

- Nettopreis ab Werk Straubing -

40t Einzelhaken für 28mm Seil, 1 Rolle

Spezifikationsnummer: 040.28.1.0550

Traglast: 40t

für Seildurchmesser: 28mm

EH/ DH: Einzelhaken

Eigengewicht: 550kg

Zusatzgewicht ansteckbar: Nein

Seilrollenzahl: 1 mit Seilendpunkt

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Verwendung: 670E, 690HD

ACHTUNG: Die Bestellung für Arbeitswerkzeuge ist verbindlich und

kann

weder storniert noch geändert werden.

- Nettopreis ab Werk Straubing -

Gittermastkran SENNEBOGEN Hydraulik-Raupen-Kran 1100 R / K1 - Serie E
50 t Raupengittermastkran kann alternativ mit Sonderballast als 40 t mit 41,4m Hauptausleger eingesetzt werden. Einsatz auf Ponton möglich. 2. Winde und Schnabel optional.

SENNEBOGEN Hydraulik-Raupen-Kran 1100 R / K1 - Serie E

- Leistungspaket mit Cummins Dieselmotor QSB6.7-C173, 129kW/ 1850min -1,

wassergekühlt, Emissionen gemäß US EPA Tier 4 final/ EU Stufe IV

- Gegengewicht 18t

SENNEBOGEN MAXCAB Komfortfahrerkabine mit Schiebetüre inkl. Schiebescheibe, schwingungsgedämpft, getöntes Sicherheitsglas, Frontscheibe ausstellbar, Dachfenster, Scheibenwischer- Waschanlage für Front- und Dachscheibe

- Starker Drehantrieb mit einem Drehgetriebe und Drehwerksfreilauf

- Moderne, leistungsfähige Hydraulikanlage in 4-Kreis-Technik

Sonnenrollo für Dachfenster, innen, nur für MAXCAB Kabine

Heiz- Klimaautomatik (Klimaanlage) mit zentralem Bedienteil, Frischluft- und Umluftstufe mit Partikelfilter, Defrosterschaltung, einstellbare Lüftungsdüsen für optimales Raumklima.

SENNEBOGEN Kontroll- & Diagnose-System SENCON

Kranwinde, 85kN Zugkraft (max. 120kN in der 1. Lage) mit Sonderrillung (System Lebus), Seildurchmesser 22mm, wartungsarm (hintere Winde 1)

1 Keilschloss inkl. Keil für Hubseil, Durchmesser 20-22mm, lose der Maschine beigelegt.

Hydraulisch teleskopierbarer Unterwagen T41/380-2, Laufwerk B6, Zugkraft 460kN

Kamerasystem - Basispaket mit 2 Kameras und 1 Farbmonitor 7':

- 1 x Rückfahrkamera

- 1 x Kamera an rechter Seite der Maschine

1 Stück Handfeuerlöscher Typ PD6

Beleuchtungspaket Crane Line Raupenkran bestehend aus:

1 Stück LED Arbeitsscheinwerfer (24 V / 50 Watt) montiert auf dem Oberwagen vorne rechts, 2 Stück Scheinwerfer vorne im Kabinendach integriert.

Drehgeschwindigkeitsregulierung 3-stufig

Wartungsfreie Raupenkette B6 (55 Glieder) mit 700mm 3-Steg-Bodenplatten, abgeschrägt

für T41/380, R44D/380

Komplette Kransicherheitseinrichtung mit elektronischer Lastmomentbegrenzung LMB für Hauptausleger mit:

Kran-Abnahme, Seilablaufsicherung für beide Hauptwinden inkl. Lastgewichtsanzeige über die elektronische Lastmomentbegrenzung und Eventrecorder, Aufzeichnung von Informationen aus der Überlastsicherung.

SENNEBOGEN MAXCAB Komfortfahrerkabine mit Schiebetüre inkl. Schiebescheibe, schwingungsgedämpft, getöntes Sicherheitsglas, Frontscheibe ausstellbar, Dachfenster, Scheibenwischer- Waschanlage für Front- und Dachscheibe, Radiovorbereitung mit Antenne und Lautsprecher, 2 Scheinwerfer vorne im Dach integriert.

Luftgefederter Komfort-Fahrersitz mit Bandscheibenstütze, Sitzheizung und Kopfstütze

Sicherheitsgurt / 2 Zoll - Standard

Standardlackierung: Karosserie, Ausleger RAL 6018 grün,

Kabine RAL 7038 grau,

Unterwagen, Oberwagenrahmen, Winden, A-Bock RAL 7022 grau

Bedienungs- und Wartungsanleitung zweifach

in deutscher oder englischer Sprache

Ersatzteillisten zweifach in deutscher oder englischer Sprache

Kranwinde, 85kN Zugkraft (max. 120kN in der 1. Lage) mit Sonderrillung (System Lebus), Seildurchmesser 22mm, wartungsarm (vordere Winde 2)

Ballastablegeeinrichtung mit 2 Stück Hydraulikzylinder, Zubehör inkl. Gehänge für Ballastverladung

- nur für Raupenunterwagen

SENNEBOGEN Hydro-Clean:

Hydraulikfeinstfiltersystem mit Wasserabsorption, Verschmutzungsanzeige (erhöhte Ölreinheit und Ölstandzeiten), empfohlene Ausstattung besonders bei Verwendung von Bioöl

Befüllung mit Panolin HLP Synth Eco 46

Endrohrschalldämpfer für Tier 4 final Motoren

Grundausleger mit 2-Achs Hammerkopfausführung, Länge 10,3 m bestehend aus:

- Abspannbock

- Auslegerverstellwinde mit Verstellseil und Abspannseile

- 4,4m Auslegerfuß Typ 1370

- 5,9m Auslegerkopfstück Typ 1370, ohne Seilrollen

Kunststoffseilrollen für 22mm Seildurchmesser, 3 Seilrollen vorne und 2 Seilrollen hinten (nur in Verbindung mit Hauptausleger)

2,8m Auslegerzwischenstück SH Typ 1370,

inkl. Abspannseile und Verbindungsteile

5,6m Auslegerzwischenstück SH Typ 1370,

inkl. Abspannung und Verbindungsteile12559

3x 11,2m Auslegerzwischenstück SH Typ 1370,

inkl. Abspannung und Verbindungsteile

Schnabelausleger für Kranlasten bis 8,5t - für 22mm Seil

Dachfenster in Panzerglasausführung für MAXCAB Komfortfahrerkabine

Radio mit USB- und SD-Anschluss, MP3 und Bluetooth Funktion

Trittrost neben Kabine (abnehmbar)

Ritzel-Zahn-Schmierung für Drehkranz, Schmierpumpe von der Kabine zu betätigen, mit Spezialfett und Ritzelschmiersystem

1 Stück LED Zusatz-Scheinwerfer.

Position bitte exakt angeben: 2x fest verbaut hinten auf dem Ballast, links und rechts, 1x fest verbaut auf der Kabine hinten rechts, auf die Winden gerichtet

2 LED Scheinwerfer (24V / 50W) stoßunempfindlich, pendelnd am Auslegerkopf für bessere Ausleuchtung inklusive Kabeltrommel und Kabel

1 Rundumleuchte an der Kabine

10t Einzelhaken für 22mm Seil, 0 Rollen

Spezifikationsnummer: 010.22.0.0200

Traglast: 10t

für Seildurchmesser: 22mm

EH/ DH: Einzelhaken

Eigengewicht: 200kg

Zusatzgewicht ansteckbar: Nein

Seilrollenzahl: 0 mit Seilendpunkt

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Verwendung: 1100E, 2200E, 630E, 640E

25t Einzelhaken für 22mm Seil, 1 Rolle

Spezifikationsnummer: 025.22.1.0450

Traglast: 25t

für Seildurchmesser: 22mm

EH/ DH: Einzelhaken

Eigengewicht: 450kg

Zusatzgewicht ansteckbar: Nein

Seilrollenzahl: 1 mit Seilendpunkt

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Verwendung: 2200E

40t Einzelhaken für 22mm Seil, 2 Rollen

Spezifikationsnummer: 040.22.2.0350

Traglast: 40t

für Seildurchmesser: 22mm

EH/ DH: Einzelhaken

Eigengewicht: 350kg

Zusatzgewicht ansteckbar: Nein

Seilrollenzahl: 2 mit Seilendpunkt

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Verwendung: 1100E, 630E, 640EKran-Hubseil, drehungsfrei, Durchmesser 22mm (Standard)

 140m Seiltyp: Hubseil

Seildurchmesser (mm): 22mm

Schlagart und -richtung: Gleichschlag rechts (zZ)

Mindestbruchkraft = 425 kN

Turmdrehkran mit Raupenfahrwerk mieten Liebherr 32 TTR, Raupenkran Ausladung 30 m, Tragkraft Spitze 1100 kg

Raupenkran SENNEBOGEN 670 HD - Seilkran Vollhydraulischer Seilbagger

Serie E

- Raupenunterwagen hydraulisch teleskopierbar

- Cummins Motor X12, 321kW/1800min-1,

Abgas-Emissionen Verordnung

(EU) 2016/1628 Stufe V/US EPA Tier 4 final, wassergekühlt

inklusive

elektrisch beheizbarem Wasserabscheider mit Kraftstoffvorfilter

24V

und Vorabscheider für Luftfilter

- Diesel-Partikelfilter (DPF)

- Leerlaufstoppautomatik für Dieselmotor

- Eco-Schaltung für Dieselmotor

- SENNEBOGEN MAXCAB - Kabine mit Schiebetüre,

Scheibenwischer und Waschanlage für Front- und Dachscheibe

- Heiz- Klimaautomatik mit zentralem Bedienteil

- SENNEBOGEN Kontroll- & Diagnose-System SENCON

- Beleuchtungspaket:

2 Stück Scheinwerfer vorne im Kabinendach integriert

1 Stück LED Arbeitsscheinwerfer (24V/50W) am Oberwagen

vorne rechts

- Kamerasystem - Basispaket mit 2 Kameras beinhaltet 1

Farbmonitor 7',

Monitor mit 4-fach Splittung, bis maximal 4 Kameras erweiterbar,

2x Farbkamera mit 115° Bildwinkel für Rückfahrkamera und

rechte Seite der Maschine

- Starke 3 Kreis Hydraulikanlage

- Starker Drehantrieb mit zwei Drehgetrieben, Drehwerksfreilauf

- Gegengewicht 22t

- Werkzeug

WICHTIGER HINWEIS

Für Großmaschinen, Stationärgeräte, Sonderausführungen und

Geräte die im zerlegten Zustand geliefert werden, sollte unbedingt

Fachpersonal von SENNEBOGEN zum Aufbau und

Inbetriebnahme bestellt werden. SENNEBOGEN übernimmt keine

Haftung für spätere Probleme, die auf unsachgemäße Montage

oder Inbetriebnahme zurückzuführen sind. SENNEBOGEN

übernimmt keine Haftung für Modifikationen oder Umbauten durch

nicht geschulte oder nicht autorisierte Personen oder Firmen

Hydraulisch teleskopierbarer Unterwagen T83/390 mit Laufwerk

B7, Länge 6000mm, mit Zugkraft ca. 500kN

Wartungsfreie Raupenkette B7 (58 Glieder) mit 700mm

3-Steg-Bodenplatten, abgeschrägt

für R43/400, R44D/380, R44/400, T83/390

SENNEBOGEN MAXCAB Komfortfahrerkabine mit Schiebetüre

inkl. Schiebescheibe, schwingungsgedämpft, getöntes

Sicherheitsglas, Frontscheibe ausstellbar, Dachfenster,

Scheibenwischer- Waschanlage für Front- und Dachscheibe,

Radiovorbereitung mit Antenne und Lautsprecher, 2 Scheinwerfer

vorne im Dach integriert.

1 Luftgefederter Komfort-Fahrersitz mit Bandscheibenstütze,

Sitzheizung und Kopfstütze

1 Sicherheitsgurt / 2 Zoll - Standard

1 Sonnenrollo für Dachfenster, innen, nur für MAXCAB Kabine

1 Radio mit USB-Anschluss, MP3 und Bluetooth Funktion

1 Trittrost neben Kabine (klappbar und abnehmbar)

1 Stück LED Zusatz-Scheinwerfer (24V / 50 Watt)

auf dem Kabinendach hinten rechts montiert

1 Stück LED Zusatz-Scheinwerfer (24V / 50 Watt)

auf dem Kabinendach hinten links montiert

1 2,8m Auslegerzwischenstück Typ 1442

inkl. Abspannung und Verbindungsteile

 2 LED Scheinwerfer (24V / 50W) stoßunempfindlich, pendelnd am

Auslegerkopf für bessere Ausleuchtung inklusive Kabeltrommel

und Kabel

1 Standard Betriebsstoffe (Öle und Fette) für Umgebungstemperaturen

von -20°C bis +40°C, für Dieselmaschinen

Hinweis: Hydrauliköltyp ist separat anzugeben

1 Schnabelausleger S 12.4 für Kranlasten bis 12t - für 28mm Seil

1 Hydraulikölbefüllung mit Shell Spirax S4 TXM für Einsatztemperaturen bis ca. -10°C

1 SENNEBOGEN Hydro-Clean:

Hydraulikfeinstfiltersystem mit Wasserabsorption,

Verschmutzungsanzeige (erhöhte Ölreinheit und Ölstandzeiten),

empfohlene Ausstattung besonders bei Verwendung von Bioöl

2 Stück Handfeuerlöscher Typ PD6

1 Ballastablageeinrichtung über A- Bock inklusive Gehänge zum

Verheben der Gegengewichte.

1 Automatische Ritzel-Zahn-Schmierung für Drehkranz,

Schmierpumpe mit integrierter Steuerung, mit Spezialfett und

Ritzelschmiersystem

1 Automatische Zentralschmierung für:

- Laufbahn innen Rollendrehverbindung

- Auslegerfußpunkt

1 Greiferberuhigungswinde 18kN vollhydraulisch mit Umlenkrolle inkl.

Seil und Seilschloss, mit Zusatzsteuerung (Zugkraftverstellung/Freilauf) der Greiferberuhigungswinde für optimales Arbeiten bei z.B. Abbrucharbeiten

1 Kran-Freifallwinde 200kN Zugkraft mit Sonderrillung (SystemLebus),

Seildurchmesser 28mm, wartungsarm (hintere Winde 1) (anstelle 160kN).

1 Kran-Freifallwinde 200kN Zugkraft mit Sonderrillung (System Lebus),

Seildurchmesser 28mm, wartungsarm (vordere Winde 2) (anstelle 160kN).

2x Seilspannrolle für FF-Winde 200kN

1 Combilink - Umschaltung Kran-/Freifallbetrieb für hintere Winde 1

1 Combilink - Umschaltung Kran-/Freifallbetrieb für vordere Winde 2

1 Voreinstellbare Seilrestzugkraft, über Vorwahlschalter zuschaltbar

(hintere Winde 1)

1 Voreinstellbare Seilrestzugkraft, über Vorwahlschalter zuschaltbar

(vordere Winde 2)

1 Windenfreilauf für optimale Greiferfüllung (hintere Winde 1),

für Umschlageinsatz

1 Vorbereitung für Anbau einer Greiferberuhigungswinde, hydraulische und elektrische Steuerung für den späteren Anbau einer Greiferberuhigungswinde, Anschlüsse bis Schottplatte verlegt Funktion:

- Zugkraftverstellung bis 100% proportional bei Betätigung des

Joysticks bzw. Fußpedal

- Zugkraftvoreinstellung von 0-50% mittels Potentiometer

- Sofortige 100%ige Zugkraft der Winde mittels Knopfbetätigung

am Joystick

- Freilauffunktion der Winde bei Knopfbetätigung am Joystick

1 Windensynchronisation mit Tiefenmesseinrichtung über

Windentrommel an beiden Hauptwinden, inklusive

Lagenkompensation; mit über Display programmierbaren

Abschaltpunkten in beiden Richtungen.

Windenbewegungsanzeige

1 Grundausleger mit 2-Achs Hammerkopfausführung, Länge 12,1m

bestehend aus:

- Abspannbock

- Auslegerverstellwinde mit Verstellseil und Abspannseile

- 5,5m Auslegerfuß Typ 1442

- 6,6m Auslegerkopfstück Typ 1442, ohne Seilrollen

- Rückfallstützen mit hydraulischer Vorspannung

- 1 Stück Seilfangbügel

1 Stahlseilrollen vorne 3 Stück und hinten 2 Stück Kunststoffseilrollen

- für 28mm Seil

1 5,6m Auslegerzwischenstück Typ 1442 inkl. Abspannung und Verbindungsteile

3x 11,2m Auslegerzwischenstück Typ 1442

inkl. Abspannung und Verbindungsteile

1 Seilfangbügel am Ausleger, 1 Stück Serie Serie

1 Rollenmaske für Auslegerkopf (Seildurchmesser 26-28mm)

Achtung: Reduzierung der max. Tragkraft und Verringerung der

Anzahl der vorderen Seilrollen möglich!

 2 LED Scheinwerfer seitlich auf dem Oberwagen: je 1 Stück links

und 1 Stück rechts

1 Komplette Kransicherheitseinrichtung mit elektronischer

Lastmomentbegrenzung LMB für Hauptausleger mit:

Kran-Abnahme, Seilablaufsicherung für beide Hauptwinden inkl.

Lastgewichtsanzeige über die elektronische

Lastmomentbegrenzung und Eventrecorder, Aufzeichnung von

Informationen aus der Überlastsicherung

1 Standardlackierung: Karosserie, Ausleger RAL 6018 grün,

Kabine RAL 7038 grau,

Unterwagen, Oberwagenrahmen, Winden, A-Bock RAL 7022 grau

1 Bedienungs- und Wartungsanleitung zweifach

in deutscher oder englischer Sprache

1 Ersatzteillisten zweifach in deutscher oder englischer Sprache

15t Einzelhaken für 28mm Seil, 0 Rollen

Spezifikationsnummer: 015.28.0.0350

Traglast: 15t

für Seildurchmesser: 28mm

EH/ DH: Einzelhaken

Eigengewicht: 350kg

Zusatzgewicht ansteckbar: Nein

Seilrollenzahl: 0 mit Seilendpunkt

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Verwendung: 670E, 690HD, 6100HD, 6100E, 6130E, 6133E

ACHTUNG: Die Bestellung für Arbeitswerkzeuge ist verbindlich und

kann weder storniert noch geändert werden.

- Nettopreis ab Werk Straubing -

40t Einzelhaken für 28mm Seil, 1 Rolle

Spezifikationsnummer: 040.28.1.0550

Traglast: 40t

für Seildurchmesser: 28mm

EH/ DH: Einzelhaken

Eigengewicht: 550kg

Zusatzgewicht ansteckbar: Nein

Seilrollenzahl: 1 mit Seilendpunkt

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Verwendung: 670E, 690HD

ACHTUNG: Die Bestellung für Arbeitswerkzeuge ist verbindlich und

kann

weder storniert noch geändert werden.

- Nettopreis ab Werk Straubing -

Gittermastkran SENNEBOGEN Hydraulik-Raupen-Kran 1100 R / K1 - Serie E
50 t Raupengittermastkran kann alternativ mit Sonderballast als 40 t mit 41,4m Hauptausleger eingesetzt werden. Einsatz auf Ponton möglich. 2. Winde und Schnabel optional.

SENNEBOGEN Hydraulik-Raupen-Kran 1100 R / K1 - Serie E

- Leistungspaket mit Cummins Dieselmotor QSB6.7-C173, 129kW/ 1850min -1,

wassergekühlt, Emissionen gemäß US EPA Tier 4 final/ EU Stufe IV

- Gegengewicht 18t

SENNEBOGEN MAXCAB Komfortfahrerkabine mit Schiebetüre inkl. Schiebescheibe, schwingungsgedämpft, getöntes Sicherheitsglas, Frontscheibe ausstellbar, Dachfenster, Scheibenwischer- Waschanlage für Front- und Dachscheibe

- Starker Drehantrieb mit einem Drehgetriebe und Drehwerksfreilauf

- Moderne, leistungsfähige Hydraulikanlage in 4-Kreis-Technik

Sonnenrollo für Dachfenster, innen, nur für MAXCAB Kabine

Heiz- Klimaautomatik (Klimaanlage) mit zentralem Bedienteil, Frischluft- und Umluftstufe mit Partikelfilter, Defrosterschaltung, einstellbare Lüftungsdüsen für optimales Raumklima.

SENNEBOGEN Kontroll- & Diagnose-System SENCON

Kranwinde, 85kN Zugkraft (max. 120kN in der 1. Lage) mit Sonderrillung (System Lebus), Seildurchmesser 22mm, wartungsarm (hintere Winde 1)

1 Keilschloss inkl. Keil für Hubseil, Durchmesser 20-22mm, lose der Maschine beigelegt.

Hydraulisch teleskopierbarer Unterwagen T41/380-2, Laufwerk B6, Zugkraft 460kN

Kamerasystem - Basispaket mit 2 Kameras und 1 Farbmonitor 7':

- 1 x Rückfahrkamera

- 1 x Kamera an rechter Seite der Maschine

1 Stück Handfeuerlöscher Typ PD6

Beleuchtungspaket Crane Line Raupenkran bestehend aus:

1 Stück LED Arbeitsscheinwerfer (24 V / 50 Watt) montiert auf dem Oberwagen vorne rechts, 2 Stück Scheinwerfer vorne im Kabinendach integriert.

Drehgeschwindigkeitsregulierung 3-stufig

Wartungsfreie Raupenkette B6 (55 Glieder) mit 700mm 3-Steg-Bodenplatten, abgeschrägt

für T41/380, R44D/380

Komplette Kransicherheitseinrichtung mit elektronischer Lastmomentbegrenzung LMB für Hauptausleger mit:

Kran-Abnahme, Seilablaufsicherung für beide Hauptwinden inkl. Lastgewichtsanzeige über die elektronische Lastmomentbegrenzung und Eventrecorder, Aufzeichnung von Informationen aus der Überlastsicherung.

SENNEBOGEN MAXCAB Komfortfahrerkabine mit Schiebetüre inkl. Schiebescheibe, schwingungsgedämpft, getöntes Sicherheitsglas, Frontscheibe ausstellbar, Dachfenster, Scheibenwischer- Waschanlage für Front- und Dachscheibe, Radiovorbereitung mit Antenne und Lautsprecher, 2 Scheinwerfer vorne im Dach integriert.

Luftgefederter Komfort-Fahrersitz mit Bandscheibenstütze, Sitzheizung und Kopfstütze

Sicherheitsgurt / 2 Zoll - Standard

Standardlackierung: Karosserie, Ausleger RAL 6018 grün,

Kabine RAL 7038 grau,

Unterwagen, Oberwagenrahmen, Winden, A-Bock RAL 7022 grau

Bedienungs- und Wartungsanleitung zweifach

in deutscher oder englischer Sprache

Ersatzteillisten zweifach in deutscher oder englischer Sprache

Kranwinde, 85kN Zugkraft (max. 120kN in der 1. Lage) mit Sonderrillung (System Lebus), Seildurchmesser 22mm, wartungsarm (vordere Winde 2)

Ballastablegeeinrichtung mit 2 Stück Hydraulikzylinder, Zubehör inkl. Gehänge für Ballastverladung

- nur für Raupenunterwagen

SENNEBOGEN Hydro-Clean:

Hydraulikfeinstfiltersystem mit Wasserabsorption, Verschmutzungsanzeige (erhöhte Ölreinheit und Ölstandzeiten), empfohlene Ausstattung besonders bei Verwendung von Bioöl

Befüllung mit Panolin HLP Synth Eco 46

Endrohrschalldämpfer für Tier 4 final Motoren

Grundausleger mit 2-Achs Hammerkopfausführung, Länge 10,3 m bestehend aus:

- Abspannbock

- Auslegerverstellwinde mit Verstellseil und Abspannseile

- 4,4m Auslegerfuß Typ 1370

- 5,9m Auslegerkopfstück Typ 1370, ohne Seilrollen

Kunststoffseilrollen für 22mm Seildurchmesser, 3 Seilrollen vorne und 2 Seilrollen hinten (nur in Verbindung mit Hauptausleger)

2,8m Auslegerzwischenstück SH Typ 1370,

inkl. Abspannseile und Verbindungsteile

5,6m Auslegerzwischenstück SH Typ 1370,

inkl. Abspannung und Verbindungsteile12559

3x 11,2m Auslegerzwischenstück SH Typ 1370,

inkl. Abspannung und Verbindungsteile

Schnabelausleger für Kranlasten bis 8,5t - für 22mm Seil

Dachfenster in Panzerglasausführung für MAXCAB Komfortfahrerkabine

Radio mit USB- und SD-Anschluss, MP3 und Bluetooth Funktion

Trittrost neben Kabine (abnehmbar)

Ritzel-Zahn-Schmierung für Drehkranz, Schmierpumpe von der Kabine zu betätigen, mit Spezialfett und Ritzelschmiersystem

1 Stück LED Zusatz-Scheinwerfer.

Position bitte exakt angeben: 2x fest verbaut hinten auf dem Ballast, links und rechts, 1x fest verbaut auf der Kabine hinten rechts, auf die Winden gerichtet

2 LED Scheinwerfer (24V / 50W) stoßunempfindlich, pendelnd am Auslegerkopf für bessere Ausleuchtung inklusive Kabeltrommel und Kabel

1 Rundumleuchte an der Kabine

10t Einzelhaken für 22mm Seil, 0 Rollen

Spezifikationsnummer: 010.22.0.0200

Traglast: 10t

für Seildurchmesser: 22mm

EH/ DH: Einzelhaken

Eigengewicht: 200kg

Zusatzgewicht ansteckbar: Nein

Seilrollenzahl: 0 mit Seilendpunkt

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Verwendung: 1100E, 2200E, 630E, 640E

25t Einzelhaken für 22mm Seil, 1 Rolle

Spezifikationsnummer: 025.22.1.0450

Traglast: 25t

für Seildurchmesser: 22mm

EH/ DH: Einzelhaken

Eigengewicht: 450kg

Zusatzgewicht ansteckbar: Nein

Seilrollenzahl: 1 mit Seilendpunkt

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Verwendung: 2200E

40t Einzelhaken für 22mm Seil, 2 Rollen

Spezifikationsnummer: 040.22.2.0350

Traglast: 40t

für Seildurchmesser: 22mm

EH/ DH: Einzelhaken

Eigengewicht: 350kg

Zusatzgewicht ansteckbar: Nein

Seilrollenzahl: 2 mit Seilendpunkt

Lackierung: mattschwarz, rot/weiße Schraffur aufgeklebt

Verwendung: 1100E, 630E, 640EKran-Hubseil, drehungsfrei, Durchmesser 22mm (Standard)

 140m Seiltyp: Hubseil

Seildurchmesser (mm): 22mm

Schlagart und -richtung: Gleichschlag rechts (zZ)

Mindestbruchkraft = 425 kN
