Alles was Sie über Bagger Schnellwechsler wissen müssen

Als Bagger-Schnellwechsler bezeichnet man Geräte, welche die Flexibilität und Vielseitigkeit von Baggern enorm erhöhen, indem sie es ermöglichen, verschiedenste Anbaugeräte an einem Bagger anzubringen, ohne Zeit mit aufwendiger manueller An- und Abmontage zu verschwenden.

Auflistung der Inhalte

Was ist ein Bagger Schnellwechsler?

© Carmen Hauser - stock.adobe.com

Ein Bagger-Schnellwechsler ist eine Vorrichtung, die an Baggern angebracht wird, um die effiziente und schnelle Montage und Demontage von verschiedenen Anbaugeräten zu ermöglichen. Dieses Gerät ermöglicht es, dass ein Bagger innerhalb von Minuten von einem Anbaugerät zum anderen wechseln kann, was die Vielseitigkeit und Flexibilität des Baggers erheblich verbessert.

Der Schnellwechsler besteht in der Regel aus robustem Stahl und verfügt über hydraulische Verriegelungsmechanismen, die sicherstellen, dass die Anbaugeräte fest und sicher am Bagger befestigt sind. Einige Schnellwechsler verfügen auch über automatische Verriegelungssysteme, die den Wechselprozess noch schneller und einfacher machen.

Der Bagger-Schnellwechsler ermöglicht es dem Bediener, verschiedene Anbaugeräte wie Schaufeln, Greifer, hydraulische Hammer, Bohrer und viele andere mit minimalem Aufwand zu wechseln. Dadurch kann der Bagger für eine Vielzahl von Aufgaben eingesetzt werden, ohne dass dafür viel Zeit für den Wechsel der Anbaugeräte benötigt wird. Dies steigert die Produktivität und Rentabilität von Bauprojekten erheblich.

Welche Arten von Bagger Schnellwechslern gibt es?

Grundsätzlich unterscheidet man zwischen hydraulischen und mechanischen Schnellwechslern. Bei den hydraulischen Schnellwechslern gibt es dann noch die moderne Variante der vollhydraulischen Schnellwechsler.

Mechanische Schnellwechsler bedienen sich, wie der Name schon sagt, mechanischer Hilfe und so müssen die Anbaugeräte per Hand am Schnellwechsler verriegelt und entriegelt werden.

Bei einfachen hydraulischen Schnellwechslern können die Anbaugeräte ferngesteuert aus der Baggerkabine entriegelt werden.

Vollhydraulische Schnellwechsler können dann noch einen weiteren Schritt erledigen und verbinden auch direkt die Hydraulikleitungen vom Bagger zum Anbaugerät. Diese Art der Schnellwechsler bringt daher einen enorme Erleichterung und damit Zeitersparnis für Ihr Bauprojekt.

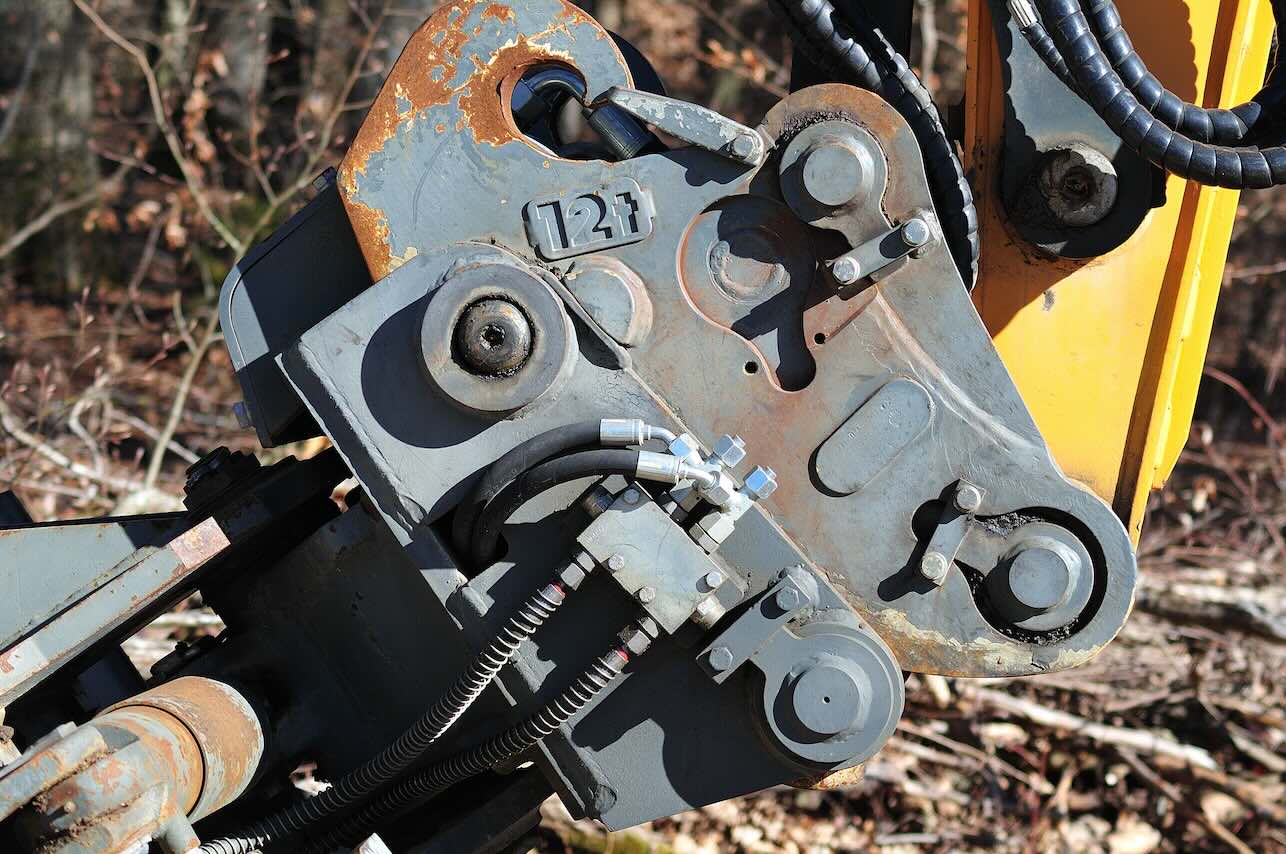

Wie funktioniert ein hydraulischer Schnellwechsler?

Ein hydraulischer Schnellwechsler funktioniert im Wesentlichen durch zwei Hauptkomponenten:

1.  Mechanische Verriegelung:

1. Kniehebelmechanismus: Der Schnellwechsler nutzt eine Kniehebelmechanik, ähnlich einem Schnappverschluss einer Bierflasche.

2. Riegelbolzen: Mittels Hydraulikzylindern werden die Riegelbolzen aus ihren Bohrungen im Schnellwechsler geschoben.

3. Adapterplatte: Die Riegelbolzen rasten dann in die Bohrungen der Adapterplatte am Anbaugerät ein.

4. Zusatzsicherung: Moderne Schnellwechsler besitzen oft eine zusätzliche mechanische Sicherung, wie einen Doppelfanghaken, um ein Herabfallen des Anbaugeräts zu verhindern.

2. Hydraulische Steuerung:

1. Hydraulikzylinder: Die Hydraulikzylinder des Schnellwechslers werden über die Hydraulik der Baumaschine gesteuert.

2. Bedienelemente: Der Fahrer bedient den Schnellwechsler bequem aus der Kabine über Knöpfe oder Joysticks.

3. Sensoren: Sensoren überwachen die Position der Riegelbolzen und geben dem Fahrer ein Signal, wenn das Anbaugerät sicher verriegelt ist.

Hydraulischen Schnellwechsler nachrüsten

Um die Grundsatzfrage, ob dies überhaupt möglich ist, einmal vorwegzunehmen: Ja, es ist möglich, an einem Bagger einen hydraulischen Schnellwechsler nachzurüsten. Dazu müssen aber einige Dinge beachtet werden:

Voraussetzungen:

• Hydraulischer Steuerkreis: Der Bagger muss über einen freien hydraulischen Steuerkreis verfügen, der den Schnellwechsler bedienen kann. Falls nicht vorhanden, muss dieser nachgerüstet werden.

• Geeigneter Baggertyp: Der Bagger muss für die Aufnahme eines Schnellwechslers geeignet sein.

• Kompatibilität: Der Schnellwechsler muss mit dem Baggermodell und der Hydraulik kompatibel sein, das ist nicht bei allen Schnellwechsler-Modellen der Fall.



Vorbereitung:

• Beschaffung: Auswahl und Kauf eines geeigneten hydraulischen Schnellwechslers und ggf. eines Zusatzsteuerkreises.

• Technische Unterlagen: Besorgen Sie sich die Bedienungsanleitung des Baggers und des Schnellwechslers.

• Fachkenntnis: Stellen Sie sicher, dass Sie über die notwendigen Fachkenntnisse und Fähigkeiten für die Montage verfügen. Sollten Sie diese Fachkenntnis nicht besitzen, empfehlen wir Ihnen, die Montage unbedingt von einer Fachkraft durchführen zu lassen!



Nachrüstung:

1. Bagger vorbereiten: Stellen Sie den Bagger sicher ab und entlasten Sie den Hydraulikkreis.

2. Montage des Schnellwechslers: Befolgen Sie die Anweisungen in der Bedienungsanleitung des Schnellwechslers.

3. Anschluss der Hydraulik: Verbinden Sie den Schnellwechsler mit dem Hydrauliksystem des Baggers.

4. Elektrische Anschlüsse: Verbinden Sie ggf. elektrische Anschlüsse für die Steuerung des Schnellwechslers.

5. Inbetriebnahme: Befüllen Sie den Hydraulikkreis und entlüften Sie das System.

6. Funktionsprüfung: Führen Sie eine Funktionsprüfung des Schnellwechslers durch.



Wichtige Hinweise:

• Beachten Sie die Sicherheitshinweise in den Bedienungsanleitungen.

• Verwenden Sie nur Originalteile und Zubehör des Herstellers.

• Lassen Sie die Nachrüstung von einem Fachmann durchführen, wenn Sie nicht über die notwendigen Fachkenntnisse verfügen.



Zusätzliche Informationen:

• Kosten: Die Kosten für die Nachrüstung variieren je nach Baggermodell, Schnellwechsler und Aufwand.

• Zeitaufwand: Der Zeitaufwand für die Nachrüstung beträgt ca. 4-8 Stunden.

• Wartung: Der Schnellwechsler muss regelmäßig gewartet werden, um die Funktionsfähigkeit und Sicherheit zu gewährleisten.



Fazit:

Die Nachrüstung eines hydraulischen Schnellwechslers an einem Bagger ist möglich und kann die Effizienz und Sicherheit beim Arbeiten mit dem Bagger deutlich erhöhen.

Es ist jedoch wichtig, die oben genannten Punkte zu beachten und die Nachrüstung von einem Fachmann durchführen zu lassen, um die langfristige Funktionstüchtigkeit des Geräts sowie umfangreiche Arbeitssicherheit zu gewährleisten.

Was bedeutet Symlock?

Symlock ist ein hydraulisches Schnellwechselsystem, das von der Firma Lehnhoff entwickelt wurde. Es ist kompatibel mit Mini- und Kompaktbaggern bis maximal 12 Tonnen.

Das System zeichnet sich durch folgende Merkmale aus:

• Schnell und effizient: Der Wechsel von Anbaugeräten erfolgt in Sekundenschnelle, ohne dass der Fahrer die Maschine verlassen muss.

• Einfach zu bedienen: Der Schnellwechsler wird bequem aus der Kabine über Knöpfe oder Joysticks bedient.

• Sicher: Die mechanische Verriegelung und die hydraulische Steuerung sorgen für ein sicheres Arbeiten.

• Vielseitig: Symlock ist kompatibel mit einer Vielzahl von Anbaugeräten, wie z. B. Tieflöffeln, Grabenräumlöffel, Schwenklöffeln und Hydraulikhämmern.

Der Name "Symlock" setzt sich aus zwei Begriffen zusammen:

1. Symmetrie: Die Adapterplatte am Anbaugerät ist symmetrisch, so dass sie in zwei Positionen am Schnellwechsler montiert werden kann.

2. Lock: Das englische Wort "lock" bedeutet "verriegeln". Der Schnellwechsler verriegelt das Anbaugerät sicher, so dass es während des Betriebs nicht abrutschen kann.



Für detaillierte Informationen zu Symlock empfehlen wir Ihnen, direkt mit Lehnhoff Kontakt aufzunehmen.

Was ist MS01, MS03 und MS08?

Die Bezeichnungen MS steht für Mechanische Schnellwechsler der Marke Lehnhoff. Die nachfolgende Zahl beschreibt das Schnellwechsler Modell und definiert, für welche Maschinen der Schnellwechsler verwendet werden kann.

Der Lehnhoff MS01 kann etwa für Bagger mit 0,5 - 2 Tonnen verwendet werden. Der MS03 für Bagger von 2 - 6 Tonnen.

Modelle mit der Bezeichnung “HS” beschreiben Hydraulische Schnellwechsler. Enthält die Bezeichnung am Ende noch ein “V”, so handelt es sich bei dem Modell um einen Vollhydraulischen Schnellwechsler (Beispiel: HS03V)

Weitere Schnellwechsler Systeme von Lehnhoff können Sie der nachfolgenden Tabelle entnehmen.
